Lorsque Nicolas m'a cédé ce TV (merci, Nicolas !), je ne m'en suis pas occupé tout de suite. Pour se lancer dans ce genre d'entreprise, il faut du temps et un peu d'organisation...donc surtout pas de précipitation !
En plus, lorsque j'ai commencé à m'en occuper, c'est justement à ce moment que mon AK20 m'est arrivé en morceaux !
Alors le temps que je remette en état ce dernier, le TV attendu patiemment....
Enfin, un jour, je m'y suis mis.

Voici ce que j'ai pu constater lors de ma première inspection:

- pas de cache arrière (il doit comporter le cône de réglage de concentration)




- pas de carton inférieur (pas vraiment nécessaire)
- manque une PY82 (Nicolas l'a cassée lors du transport)




- manque la traverse métallique supportant le déviateur-concentrateur magnétique
- des trous en plus ont été faits sur les côtés (à voir si possibilité de les boucher)
- la tétine THT est bien mûre : elle s'effrite complètement (à changer, donc)




- les 2 boutons ne sont pas identiques
- prise d'antenne coupée (il y a un bout de coax)
- cordon secteur pourri complètement
- la commande de concentration présente un dur; d'ailleurs, la tige de commande est tordue
Comme on peut le voir, ce TV est en bon état général, rien de catastrophique n'est à craindre. Bien sûr, un transfo de THT HS ne simplifierait pas la remise en route, mais ce qui compte, c'est surtout qu'il semble complet et qu'il n'y a pas de traces de bricolage, ni de séjour prolongé dans des conditions extrêmes (humidité par exemple)

Le démontage est simple: il suffit d'enlever les boutons, de débrancher la tétine THT, le support de connexion au culot du tube cathodique, de débrancher les 2 fils du HP et d'enlever les vis inférieures: la caisse glisse alors vers l'avant, le châssis restant alors sur place.




Ainsi, je peux continuer de faire le tour du propriétaire :
- le câble du déviateur est abimé; d'ailleurs la résistance d'une des bobines est nulle, l'autre est bizarre (par comparaison, celui d'un TF1966A donne : 5,5 et 20 ohm).




- le culot du tube est toujours collé au verre, et le tube ne semble pas avoir beaucoup servi (l'inscription du type ets très nette et il n'y a pas trace de tâche centrale sur l'écran)







- sur ce TV, le changement de fréquence est "monocanal", ce n'est pas un rotacteur comme sur le TF1795A, par exemple. Il faut donc trouver sur quel canal ce TV est préréglé.







- le châssis semble complet, toutes les lampes sont présentes (sauf une PY82 et la EY51 qui doit être dans la boite de conserves)
- 16 condos goudron repérés sous le châssis et encore 4 autres au-dessus....(à changer !)




- les résistances R1 et R2 sont complètement coupées (bobinées)







Le reste est classique: pas mal de poussière accumulée un peu partout ...

Celles-ci ont porté sur le canal de réception.

  Voici le schéma partiel de la tête VHF

3 canaux sont possibles: 05, 08A et 12
D'autre part, le récepteur son comporte des FI à 2 bandes : 24,55 et 39,2 MHz
Le choix de la FI-son se fait par strap après détection

  La FI-son

De plus, il y a bien des trappes son à ces 2 fréquences dans l'ampli FI vision.
Comme je n'ai pour l'instant, aucun moyen de savoir sur quelle sortie FI son le strap est connecté (les fréquences ne sont pas indiquées sur les blindages des transfos FIson !), je dois me débrouiller avec la tête VHF....

Voici donc mes cogitations:
Selon que le battement utilisé est l'inférieur ou le supérieur, les fréquences suivant le canal reçu sont :

canal 05  S=175,15 I=164,00  (S: porteuse son, I: porteuse image, en MHz)
canal 08A S=174,10 I=185,25
canal 12  S=201,70 I=212,85


si fOL < fcanal:

canal 05 : fOL=135,95   +FI-son(39,20)   =175,15
                        +FI-vision(28,05)=164,00

canal 08A: fOL=149,55   +FI-son(24,55)   =174,10
                        +FI-vision(35,70)=185,25

canal 12 : fOL=177,15   +FI-son(24,55)   =201,70
                        +FI-vision(35,70)=212,85



si fOL > fcanal:

canal 05 : fOL=199,70   -FI-son(24,55)   =175,15
                        -FI-vision(35,70)=164,00

canal 08A: fOL=213,30   -FI-son(39,20)   =174,10
                        -FI-vision(28,05)=185,25

canal 12 : fOL=240,90   -FI-son(39,20)   =201,70
                        -FI-vision(28,05)=212,85

Comme on peut voir, si l'ampli FI-son ne passait que le 39,20 MHz, suivant le canal à recevoir, l'OL devrait pouvoir être ajusté de 135,95 (05) à 240,90 (12) soit une variation de 95 MHz;
alors qu'avec cette double bande, la variation de fréquence de l'OL est de 41 MHz environ (135,95 à 177,15)

La variation relative est encore plus faible si on choisit l'OL au-dessus des fréquences reçues; (41/200 au lieu de 41/136), mais dans ce cas, il faut choisir 24,55 MHz pour la FI-son

Les mesures sur le poste me diront qu'elle est la solution retenue par Philips.....

Pour procéder au nettoyage et aux vérifications, il faut démonter les éléments qui sont fixés sur le support bois formant socle.

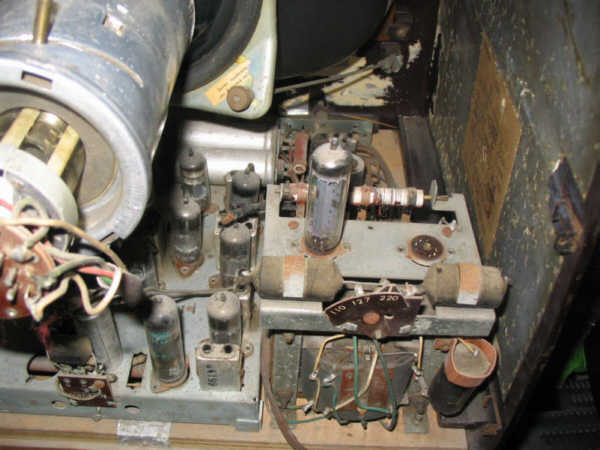

Voici l'ensemble du châssis avant dépose:



Il y 4 éléments:
- le châssis principal,
- l'alimentation (transfo et valves)
- la self de filtrage
- la tête HF

La dépose est simple, tout est vissé. Par contre, comme tous les fils sont soudés, il faut les repérer avant de les dessouder, pour faciliter le remontage futur !
Voici les éléments encore ensemble, mais sans le support bois:




et voici le support bois:

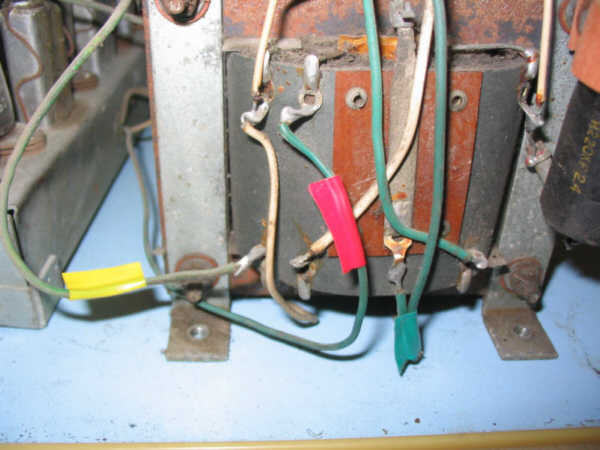

Le repérage se fait au fur et à mesure du dessoudage, grâce à des morceaux d'adhésif de couleur



















on ne peut pas faire autrement que de couper le fil d'un circuit de chauffage (L2 et L12):




Les éléments sont alors isolés les uns des autres:

J'ai donc déposé la tête VHF, et enlevé le blindage inférieur afin de découvrir les 2 condensateurs:
Le relevé de C168 (5,6pF) et C169 (1,5pF) indique que le canal reçu est le 8A.
Je ne m'en tiens pas là: je décide de mesurer la fréquence de l'oscillateur local.
J'alimente le module: 200V sur la HT et 6,3V sur le chauffage




La mesure à l'oscilloscope me donne 214 MHz environ:




j'ai donc confirmation du canal, et en plus, je sais maintenant que l'OL fonctionne et quasiment à la bonne fréquence (213,3MHz théoriquement)
J'en déduis alors la FI son: 39,2MHz et la FI vision: 28,05MHz
