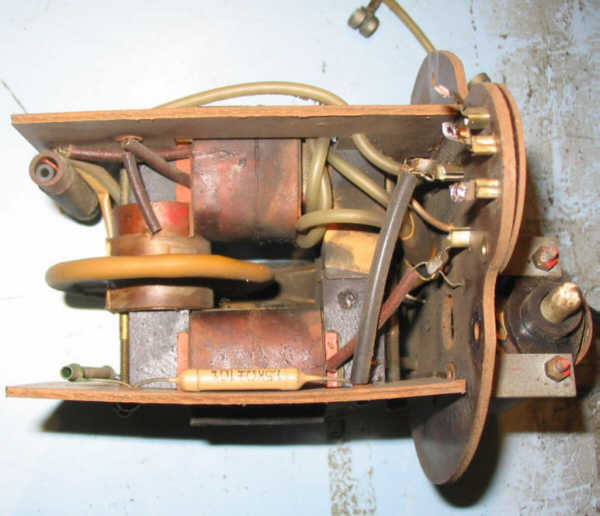

Après changement de la ventouse, j'ai démonté la THT de sa boite de conserve; en général, l'intérieur est poussiéreux:







Un bon nettoyage s'impose !







Il semble qu'il y ait eu effluves et même arcs au niveau de la diode EY51 car la cire a coulé et a même charbonné:




Le mieux que je puisse faire est de faire fondre la cire avec la panne du fer afin d'arrondir le volume, pour enlever les aspérités toujours cause d'effluves.
Je devrais surveiller ce point plus tard, pour l'instant, je laisse la THT en l'état.

J'ai hâte de procéder au premier essai !!!!

Après avoir changé le cordon secteur, j'ai remonté le châssis sur le support en bois et reposé la caisse sur celui-ci.
Le tube a été reconnecté (ventouse THT, culot) ainsi que le HP
Comme source, j'utilise le générateur de mire + le modulateur VHF réglé sur le canal 08A.

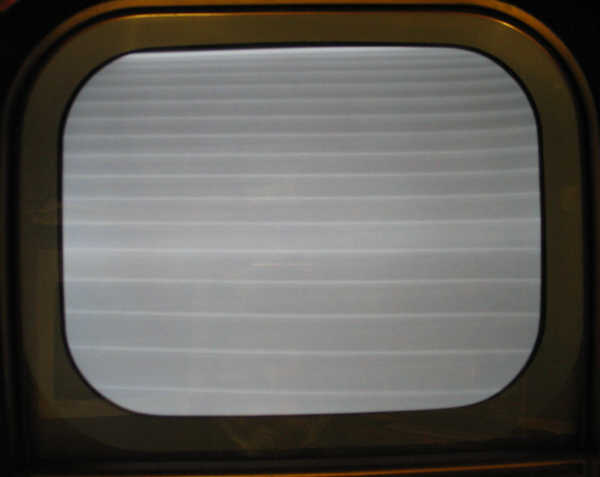

Je mets sous tension, les lampes s'allument....et voici la première trame:




Aucune image, et la trame est complètement décadrée. Il n'y a aucune réception, à priori. Je n'ai rien non plus dans le HP.
Je mesure quelques tensions:
240V en HT, 650V en HT gonflée, ce qui me parait pas trop mal pour un début...
Je recadre l'image en réglant la vis de cadrage et le déviateur (en le tournant autour du tube) Ce faisant, j'ai aussi été obligé de retoucher l'aimant du piège.
Voici donc la deuxième trame obtenue:




je continue mes recherches ....
La tension est nulle après R94.
Je vérifie R94: coupée. Je la remplace, je rebranche et voici la première image de mire qui apparait !




Visiblement, j'ai une belle instabilité du signal vidéo....
Je relève quelques chronogrammes;
sur R38 (trames):




sur G1 de L15 (lignes):




Ces deux signaux me semblent être corrects !
Donc à part cette instabilité, tout à l'air d'aller...
Par hasard, en touchant le déviateur, l'instabilité change. tiens tiens...
je mets un fil entre le collier de serrage du tube et le collier de serrage du déviateur et l'instabilité disparait complètement.
Conclusion: l'image de la mire est quasiment correcte, même sans avoir fait la modification 625 lignes (car ce TV est en 819, et la mire en 625 !)

Je décide alors de câbler la modification 625 lignes pour pouvoir continuer.
Voici le détail de la modification que je fais systématiquement sur les TV que je remets en marche, n'ayant pas de source en 819 lignes....

Passage en 625 lignes

Une fois la modification effectuée, je tente la réception d'une image avec un DVD et le modulateur:
L'image est toujours affectée d'instabilité et le son est quasiment inexistant. De plus, les textes sont inversés: j'ai inversé les fils du déviateur (bobine lignes).
Alors, j'ai essayé de changer les lampes, j'ai vérifié toutes les tensions, tout semble correct, mais il faut se rendre à l'évidence: la réception est très mauvaise et on dirait que le son et l'image se mélangent joyeusement.
J'ai alors essayé de régler les noyaux des FI, et là, j'ai compris le problème:
- certains noyaux sont complètement bloqués
- certains noyaux sont complètement libres, au point même qu'il en manque un sur une des FI !(et j'ai eu beau regarder, je ne l'ai pas perdu, il y a longtemps qu'il s'est fait la malle)
Conclusion: je suis bon pour un réalignement complet du téléviseur. Je ne l'ai jamais fait, c'est donc l'occasion de s'y mettre.

Tout le monde vous le dira: l'alignement d'un téléviseur est impossible par l'amateur.
Justement, ça me parait être un challenge intéressant. Si j'y arrive, ça prouvera bien que n'importe qui peut y arriver, et au pire, si je n'y arrive pas, le TV pourra servir de moniteur, en injectant la vidéo et le son directement.
Que faut-il pour aligner ?
a) sur le schéma, les fréquences des circuits décalés sont indiquées. C'est primordial, sans ces indications, c'était fichu.
b) un simple générateur HF qui monte à 50MHz devrait suffire
c) un oscilloscope aussi.
Le principe est assez simple: il suffit d'injecter au bon endroit le signal, de mettre l'oscillo sur la détection et de régler la FI correspondante à la fréquence pour obtenir le maximum.
Ceci pour le récepteur image, car pour le son, on procède comme un poste de radio, sauf que la FI est à 39,2MHz (donc pour toutes les FI)
Pour aligner, inutile de risque de bouziller la THT ou le tube, je vais préparer le châssis de manière à bloquer l'oscillateur lignes afin de pouvoir l'alimenter sans le tube (donc sans la caisse)

Préparation du châssis seul.
Seul, il peut s'installer verticalement







il faut donc bloquer l'ampli lignes en débranchant le condo C106 et la résistance R116




Ainsi, je vais pouvoir alimenter le châssis sans le tube ce qui est tout de même plus facile !
