Le TF2197A de Philips est un TV de 53 cm de diagonale (21 pouces), de la même année que le TF1795A.

Uwe, un ami allemand m'a demandé de le remettre en route pour sa collection. Il veut qu'il puisse fonctionner en 819 lignes et en VHF, donc comme à l'origine.
Qui peut le plus peut le moins, je vais tout de même, en même temps que le réviser, l'équiper du standard 625 lignes, d'entrées moniteur et aussi d'un circuit de blanking pour éliminer les bursts anti-copie des DVD.

Il est indispensable, avant de penser à modifier le TV, de vérifier qu'il fonctionne déjà tel quel. Pour cela, il y a un minimum de choses à faire, tout de même.
Un grand merci à Nicolas pour sa doc qui m'a permis de dresser le schéma au propre et de ne pas partir de zéro !

Dépose du châssis
On commence par enlever les vis qui retiennent le châssis à la caisse :

De chaque côté, il y a une grosse vis à métal avec une grosse rondelle et une vis de sécurité à bois

Puis on débranche la prise du HP :


le connecteur du canon du tube :


La ventouse THT du tube :


La prise de masse au niveau de la bride du tube :


et enfin, le connecteur du déviateur :


On peut alors tirer le châssis vers l'arrière, le bandeau de commandes avant venant en même temps :



Un bon dépoussiérage s'impose !
Voici quelques photos du câblage, une fois nettoyé le châssis :




Ensemble du câblage (cliquez sur la photo pour l'agrandir)




Détail des condos chimiques et du clavier avant (cliquez sur la photo pour l'agrandir)




Vue de l'avant (cliquez sur la photo pour l'agrandir)



Nettoyage de la caisse et du tube


Le plan d'implantation des lampes collé dans la caisse

Pour bien nettoyer la caisse et l'écran, le mieux est carrément de déposer le tube cathodique :

On peut le laver à l'aide d'une éponge humide qu'on rince souvent car sur un tube cathodique, il y a une poussière grasse et très noire !

Puis il faut déposer le verre et le filtre de contraste; voici comment faire sur ce téléviseur :

Il y a 2 pattes qui sont serrées grâce à 2 vis cachées par des enjoliveurs



A l'aide d'un petit tournevis qu'on entre dans la petite fente de l'enjoliveur, on enfonce de 2 mm environ



puis on fait glisser l'enjoliveur vers le centre de l'écran



si on a choisi un tournevis qui entrait tout juste dans la fente, l'enjoliveur reste coincé et la vis apparait !



Les 2 vis enlevées, le verre bascule et on découvre la feuille qui est le filtre

On peut alors bien nettoyer la caisse avant de tout remonter :

(cliquez sur la photo pour l'agrandir)




Repose de la feuille-filtre après nettoyage au produit à vitres (cliquez sur la photo pour l'agrandir)




Repose du verre nettoyé également (cliquez sur la photo pour l'agrandir)


Repose du tube cathodique dans la caisse

Pour ne pas risquer d'accident, le mieux est de poser la caisse plaque de verre en bas, sur un carton :

Les 2 tirants sont plaqués contre les côtés

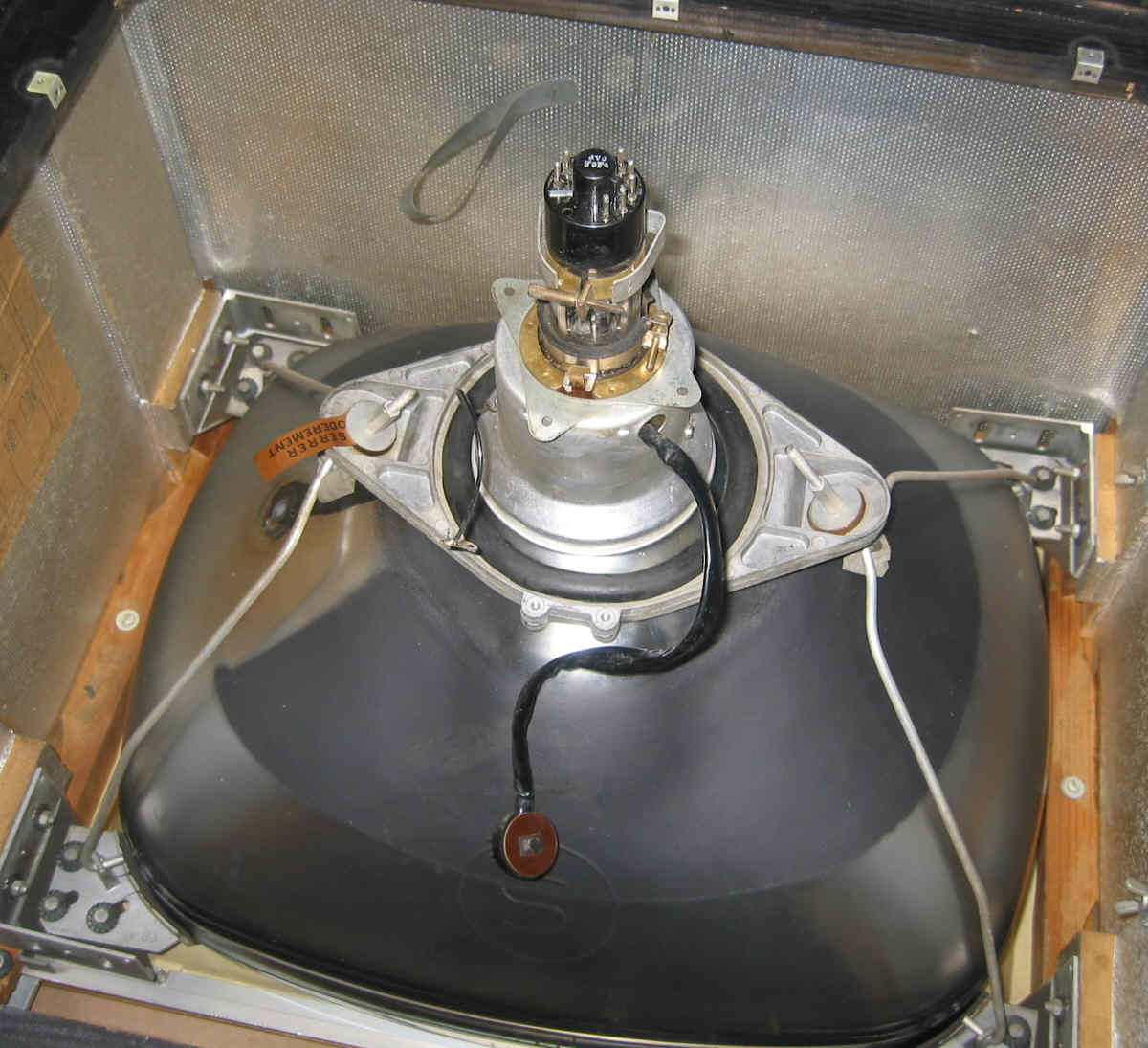

On pose le tube délicatement sur les tampons des coins (attention au sens !)



Repose de la bride, serrée par deux vis des tirants. Ne pas oublier le carré de mousse contre le verre !



Les 2 vis sont sérrées à la main

Voilà le tube tout propre reposé dans une caisse toute propre aussi :

(cliquez sur la photo pour l'agrandir)


On repose alors le HP qui est retenu par 4 écrous-papillons :


et on revisse les fils de masse :

Pendant que le tube est accessible tout seul, on en profite pour vérifier la capacité entre l'anode de post-accélération et le dépôt graphité :

1400pF : parfait !

Comme dans tous les TV de cette époque, les condensateurs ont droit à toute mon attention : les "goudrons" et les chimiques ... voici un tableau dans lequel j'ai noté les condensateurs que j'ai mesurés et changés :

5 condos goudron fuyards et 3 chimiques secs ...

Voici dans le détail les condos changés :






Puis j'ai voulu vérifier le circuit primaire du transfo secteur : l'interrupteur M/A, les fusibles, le répartiteur et le transfo.

Les supports fusibles sont dans un triste état, et le câble secteur avait été coupé au ras

D'autre part, il n'y a pas contact au niveau du répartiteur secteur, rien à faire ! Alors j'ai expertisé le composant :

une fois les pattes de retenue de l'axe tordues, le rotor peut s'enlever et on voit qu'il y a des contacts "plats" en plus des broches

Voyons l'intérieur ...

sous le papier, il y a une vis à enlever ...



Dans le rotor, on découvre les pistes qui font contact entre des mini oeillets

les mauvais contacts sont dus à l'état de surface des oeillets comme celui-ci :


Vu qu'on n'a plus d'intérêt maintenant à conserver le répartiteur, le plus simple est de câbler en "fixe" sur la position 240V.

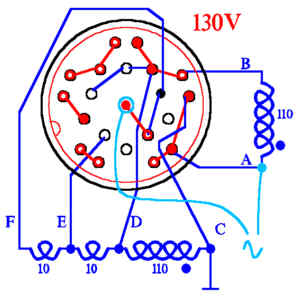

Avant de tout couper, j'ai relevé le schéma des combinaisons en repérant les prises sur le transfo ainsi :


et voici les 5 combinaisons possibles :



Je peux alors déposer les composants inutiles (à part l'équerre que je conserve) :

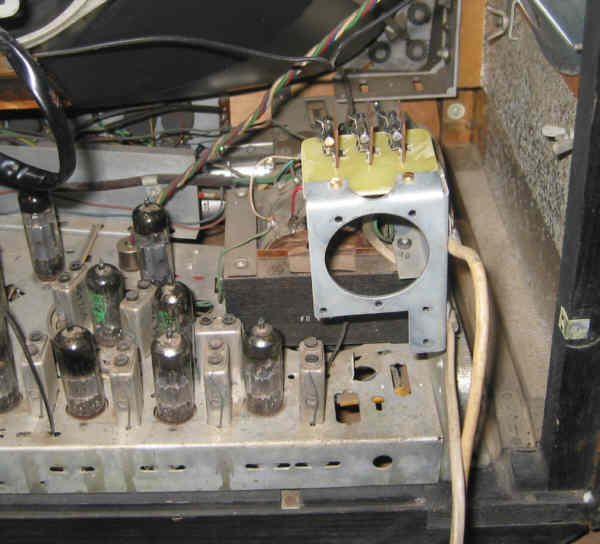

Puis j'ai reconstruit un support de fusibles sur une petite plaquette qui est montée horizontalement :

entouré : le fil de connexion des 2 demi-primaires en série

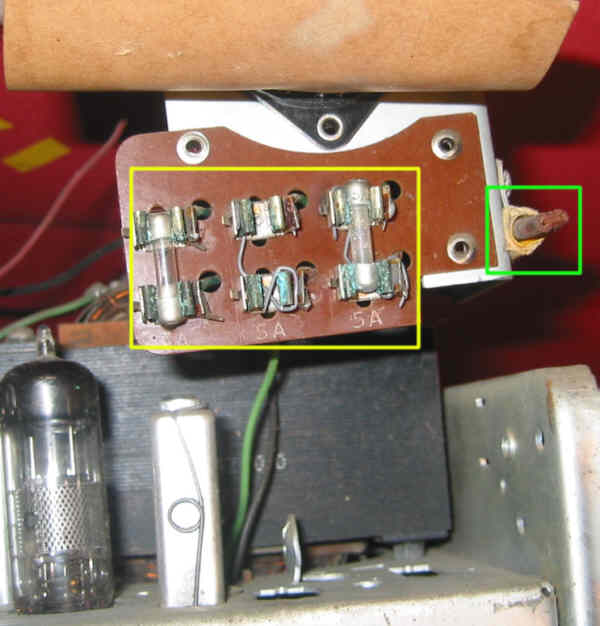

Voici les supports de fusibles avec les valeurs :


sur le transfo, le câblage est plus simple qu'avant :


Entouré en vert, la seule connexion restante, entourés en jaune, les deux pôles secteur (venant de l'inter M/A)

L'intérêt d'avoir fixé la plaquette à l'horizontale est de libérer une place qui servira pour les entrées audio et vidéo :

On peut maintenant essayer de mettre sous tension. Une fois tout rebranché, le châssis est fixé à la caisse et le TV est posé à l'envers sur une table roulante solide afin de pouvoir accéder au câblage du châssis.
Ce premier essai est concluant : la HT s'établit à ... 120V !! Conclusion : les demi-ponts redresseurs sont morts :


Je vais les rempacer par un pont moderne 600V/6A qui sera fixé au châssis par une petite équerre fabriquée maison :


Les ponts d'origine sont laissés sur place, et simplement déconnectés du câblage. Le nouveau pont est installé près du transfo de sortie trames et recâblé :



Les 2 connexions d'entrée du pont sont recâblées avec 2 nouveaux fils au transfo et au fusible correspondant :


Une fois cette réparation effectuée et le câble secteur changé, le second essai a montré que le TV est fonctionnel : un balayage complet de l'écran apparait, la lumière est tout à fait acceptable. Le son est ok aussi (il suffit de toucher la cathode de la diode de détection pour entendre un bon ronflement dans les HP)
D'autre part, la HT générale s'établit à 220V ce qui est tout à fait correct !
