J'avais déjà étudié des ersatz pour le RCA Radiola III, bien que ce poste avait ses 2 lampes d'origine.
Je peux donc réutiliser un ersatz à base de 3D6 qui fonctionnait très bien :

La résistance de 47k abaisse la tension d'écran pour arriver aux mêmes caractéristiques que la WD-11, la 15 ohm fixe le courant de chauffage à 250mA, comme une WD-11

La fabrication de cet ersatz ne pose pas de difficultés particulières. J'ai les moules qui vont bien, mais pour ce poste, l'ersatz doit avoir une hauteur de 95 mm au-dessus des broches, afin d'avoir assez de prise pour l'enlever. Je dois donc faire un adaptateur un peu plus haut que la normale :

Le truc gris est un bout de 30 mm de tuyau PVC de 32, le truc noir, le fond d'un culot que j'ai coulé, mais on pourrait utiliser un vieux culot coupé

Puis il faut faire des broches. J'utilise des tubes de 1/8" pour les petites broches et un tube de tringle à rideaux qui fait un peu moins de 5 mm (normalement, il faudrait du 3/16") :


Des fils sont soudés sur les tubes, puis de la colle thermo est coulée au fond pour immobiliser le tout

Comme je fais un adaptateur, qui permet de changer la lampe, j'utilise un support locktal que je câble ainsi :


Puis je raccorde les 4 fils de l'embase :


Pour finir, le support locktal est collé au tube PVC et la hauteur est semblable à la lampe d'origine :


Si on veut parfaire le look, on peut peindre l'embase et coller un adhésif transparent comportant le type :

ces transparents sont vraiment très utiles ...

Voici l'ersatz en place :

Il dépasse de 20 mm environ, ce qui est suffisant pour pouvoir l'arracher de son support

Premier essai : avec une vraie WD-11
Tension de chauffage 2V, tension d'anode 30V, un HP col de cygne, une bonne antenne sur Ca1 (borne du haut) et une bonne terre (sur la borne +A/-B) et ...

... et bien ça fonctionne ! Le niveau sonore, bien que faible, est suffisant pour entendre France Bleu sur 864 kHz !!
Incroyable, ces petits postes sont vraiment inouïs ....

Second essai : avec l'ersatz
Mêmes conditions, le niveau sonore est un peu plus important, le gain également, ce qui permet de pouvoir baisser le Tickler à 4 (au lieu de presque 10 pour la WD-11) avant accrochage.
La sélectivité n'est pas trop mal, la qualité du son est également tout à fait convenable !

En fait, on peut recevoir France Bleu (864 kHz) sur les 2 sous-gammes :

Gamme 1 : index = 7,2 tickler = 4,0
Gamme 2 : index = 1,2 tickler = 3,4

Avec ces 2 mesures, on peut en déduire : la capacité équivalente de mon antenne et la capacité répartie de la bobine ajoutée à celle du câblage et de la détection. En effet, on peut faire les 2 schémas équivalents suivants :

sous-gamme 1, Ca1=360 pF


sous-gamme 2, Ca2=90 pF

Il faudrait connaitre la courbe d'étalonnage exacte du variomètre. Pour cela on peut partir des mesures déjà faites et interpoler la courbe par un polynôme de degré 3 :

en vert les mesures, en rouge la courbe de tendance dont l'expression est notée sous le titre

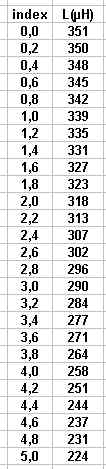

Ce qui permet également de dresser un tableau de 0,2 en 0,2 de l'inductance d'accord en fonction de l'index :

on en déduit que L(1,2) = 335 µH et L(7,2) = 155 µH

On peut alors calculer la capacité équivalente de tous les condos présents, qui se retrouve en parallèle avec la bobine pour les 2 sous-gammes :
sous-gamme 1 : L = 335µH, F = 864kHz : Céq = 101pF
sous-gamme 2 : L = 155µH, F = 864kHz : Céq = 220pF

or, la capacité totale, est constituée de la capacité répartie de la bobine, Co (plus celle du câblage et de la détection), en série avec : la capacité Ca1 ou Ca2 et la capacité de l'antenne, CA.


On peut alors écrire 2 équations à 2 inconnues Ct et Ca. Je passe la résolution qui passe par une équation du second degré, voici les valeurs solutions :
Co = 27pF et CA = 416pF
Donc tout revient à dire qu'il existe une capacité fixe de 27pF en parallèle avec la bobine, et que l'antenne utilisée a une capacité par rapport à la terre d'environ 400 pF

J'ai d'ailleurs mesuré cette capacité de l'antenne par rapport à la terre, et j'ai trouvé 350 pF, ce qui n'est pas loin du calcul théorique ...
