Remise en route d'un AGA (Gasaccumulator) type L-III




Essais



6. Premier essai

Pour faire l'essai, j'ai utilisé une alimentation HT délivrant 200V environ (ce qui est bien suffisant dans un premier temps).
Comme HP, j'ai utilisé un HP d'atelier (muni d'un transfo adaptateur d'impédance).
L'antenne utilisée est mon antenne extérieure et la terre celle de la maison.
Dès la mise sous tension, la lampe B405 s'éclaire beaucoup trop !! J'arrête, mais sûrement trop tard.
Non, le filament est intact, sauf qu'il est en court-circuit avec la grille. Autrement dit la lampe est morte. Pas moyen, même en tapant son ampoule de décoller le filament de la grille ...
je dois faire un ersatz, donc. Voici son schéma :


Il faut une lampe octale 3Q5 qui se prête bien à remplacer une B406 (ou B405). Il faut 2 résistances de 12 ohm pour diminuer les 4V à 1,4V et une 3° résistance (de 390 ohm) pour amener le courant total à 150mA.
L'essai a été concluant : je n'ai reçu qu'une émission en bout de bande (CV au minimum), autrement dit, la bobine existante ne couvre qu'une partie de la bande PO (la partie "haute")
Pour m'en assurer, j'ai injecté un signal HF à fréquence variable pour étalonner les graduations du CV :


on voit que la bobine couvre la bande 280-755kHz (soit 400-1000 mètres), on pourrait presque recevoir RTL avec !! Il faut donc, si je veux recevoir les GO, refaire une bobine.

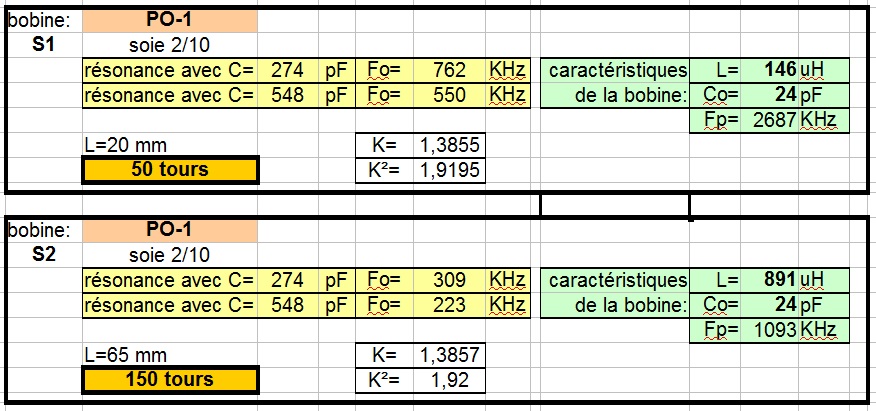

Voici la mesure des inductances de S1 et S2 :


On voit que S2 fait plus de 800µH ce qui explique le décalage de la bande reçue ...



7. Bobine pour la bande GO

Il suffit d'un tube cylindrique de 50 mm de diamètre environ, sur 11 cm de long :


Les contacts se font par des simples lamelles en fer blanc. J'ai refait 2 bobinages dans le même rapport que ceux de la bobine d'origine, pour cela, il faut prévoir des trous d'arrêt des fils :


Voici la bobine terminée installée sur le poste :



L'enroulement S1 comporte 77 tours, S2 en comporte 259. Voici les mesures de ces 2 bobines :


Malheureusement, pas moyen de choper France Inter avec cette bobine : son inductance est trop faible. J'ai étalonné le CV avec cette bobine :


Comme on peut voir, cette bobine est trop juste, elle couvre la bande 183-510 kHz (soit 600-1600m). Je dois donc en refaire une ...
Même principe de construction :

Les échancrures n'ont pas la même taille, ainsi on ne peut pas inverser la bobine sur le support



J'ai utilisé des lames de fer blanc découpées dans une boite de café instantanné ...



Puisque les lames sont recourbées, il faut bien les orienter !





Voilà le mandrin prêt à être bobiné



La bobine terminée




Essai sur le poste

Les résultats sont meilleurs : on reçoit bien la bande GO, y compris France Inter :


Cette 3° bobine couvre donc la bande 160-400 kHz (750 - 1900 mètres). Voici les mesures des 2 enroulements :


Il n'y a plus qu'à vernir le bobinage pour le bloquer et enrouler une bande comme celle d'origine :



J'ai refait 4 bandes différentes ce qui permet de faire une 4° bobine éventuellement mais aussi de changer la bande de la première (mais je conserve la bande d'origine) :




suite : HP
