Remise en route d'un Chanalyst RCA 11




Marque     RCA
Modèle     Chanalyst 11
Année     1938-1939
Pays     USA (modèle pour l'europe)
Type     Appareil de mesures et de tests
Gammes d'ondes   GO/MF/PO/OC
  Alimentation     230V Alternatif
Nbre tubes     11




La premiere fois que j'ai entendu parler de cet appareil c'était sur le web. Plus tard, j'ai vu que dans le mémento crespin qu'il en était question dans le chapitre consacré au signal-tracing.




Le Chanalyst



Un Chanalyst ? Mais ca sert à quoi cet engin ????

Pas d'idée ????

Bon, c'est un appareil qui était conçu pour les dépanneurs afin d'effectuer des tests et des mesures sur les postes de radio à dépanner.

Il permet, de tester les étages HF, la MF, l'étage oscillateur, la BF et de faire différentes mesures y compris la consommation du poste en cours de dépannage. Les indications sont données par 4 yeux magiques et un galvanomètre.

Nous verrons plus loin la composition de cet appareil ainsi que la façon de s'en servir. Voila l'engin sorti fraichement du colis.



Il est un peu borgne le garcon, mais c'est normal, j'avais demandé au vendeur d'enlever les yeux magiques parce que c'est des 6E5 et c'est pas donné à remplacer. Le vendeur les a donc gentillement enlevés et mis dans du papier bulles à l'intérieur de l'appareil qui est construit comme un char d'assaut. Donc pas de risque de casse. On sait jamais, avec la poste :-) !!!!



Ben mince j'en ai que trois...



Ouf, le dernier était bien caché









Un petit état des lieux rapide



Normalement, le Chanalyst est un appareil américain

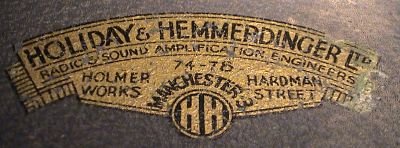

Mais j'ai eu de la chance, car celui-ci était un modèle pour l'exportation. Je l'ai acheté sur ebay et il est anglais.



Jusque la ce n'est pas très intéressant comme information, excepté pour le petit détail suivant...



Elle est pas belle la vie ? Je vais pouvoir le brancher sur le secteur directement. Chouette alors.... Bon, des gens me diront qu'on est pas en 60 hertz et c'est vrai mais bon, on est en 230V c'est déja pas si mal.



Un petit coup d'oeil dedans. Pas trop mal.... Rien de cassé à première vue.



Et les entrailles de la bête... Cablage au premier abord un peu bordélique, mais finalement ca ne l'était pas tant que ca. On voit déja qu'un condo de filtrage a été changé, c'est le bleu, il saute aux yeux (et à la figure aussi si je branche vu qu'il est complètement mort).



Bon ca va être de la petite bière, un petit boulot tranquille.

Je vais changer surement pas mal de condensateurs et quelques résistances. J'ai quelques inquiètudes par contre pour les potentiomètres, car l'appareil à pas mal de trace de moisi et il a été stocké à l'humidité. Je pense que les pistes des potentiomètres doivent pas être bien fraiches, mais en dehors de ca, ca devrait redémarrer tranquillement.


Etude du schéma et fonctionnement...
