Sylvain m'a cconfié cet oscilloscope pour le réviser :

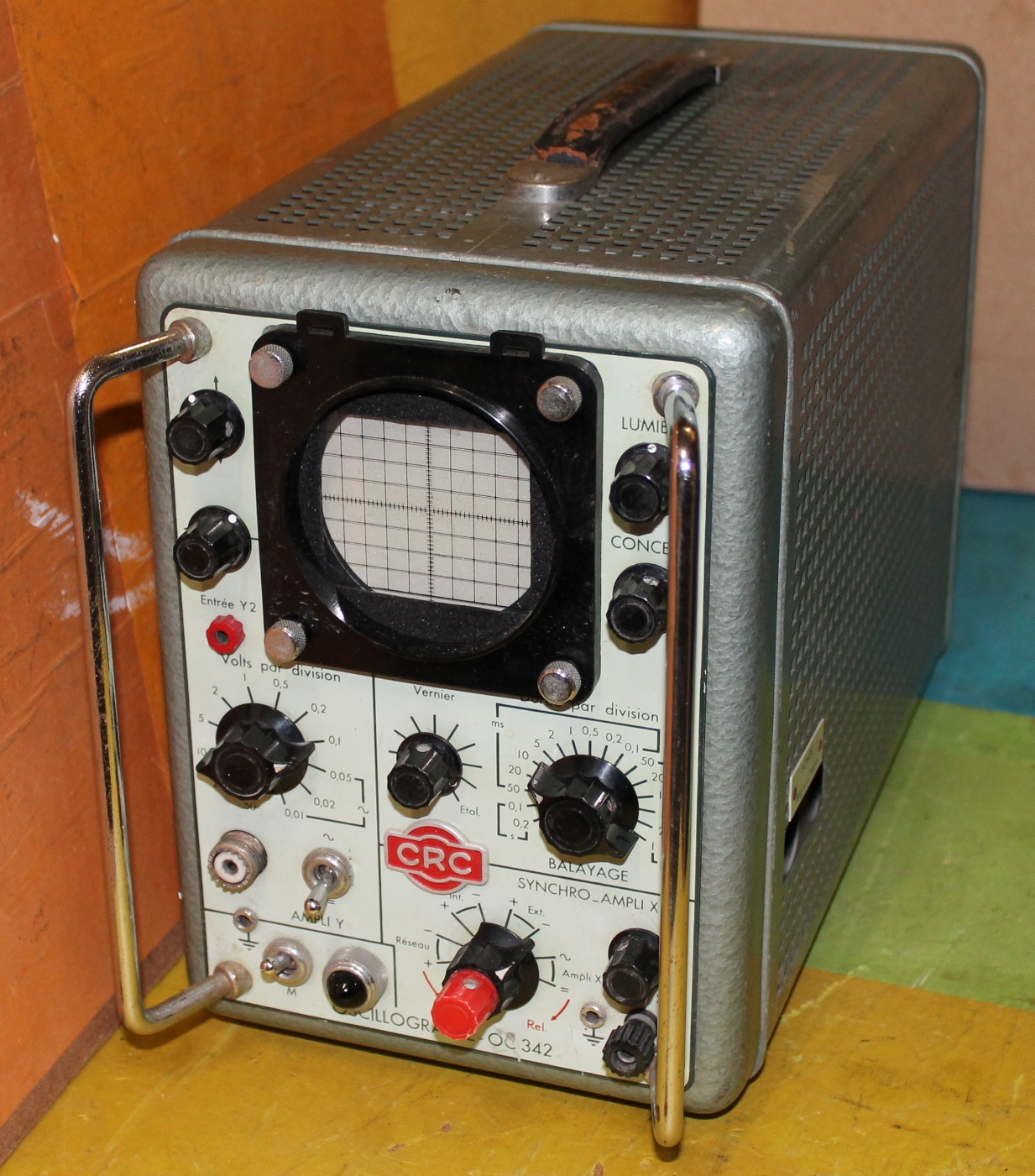

Il a une belle allure cet oscillo ! Voici d'autres photos :

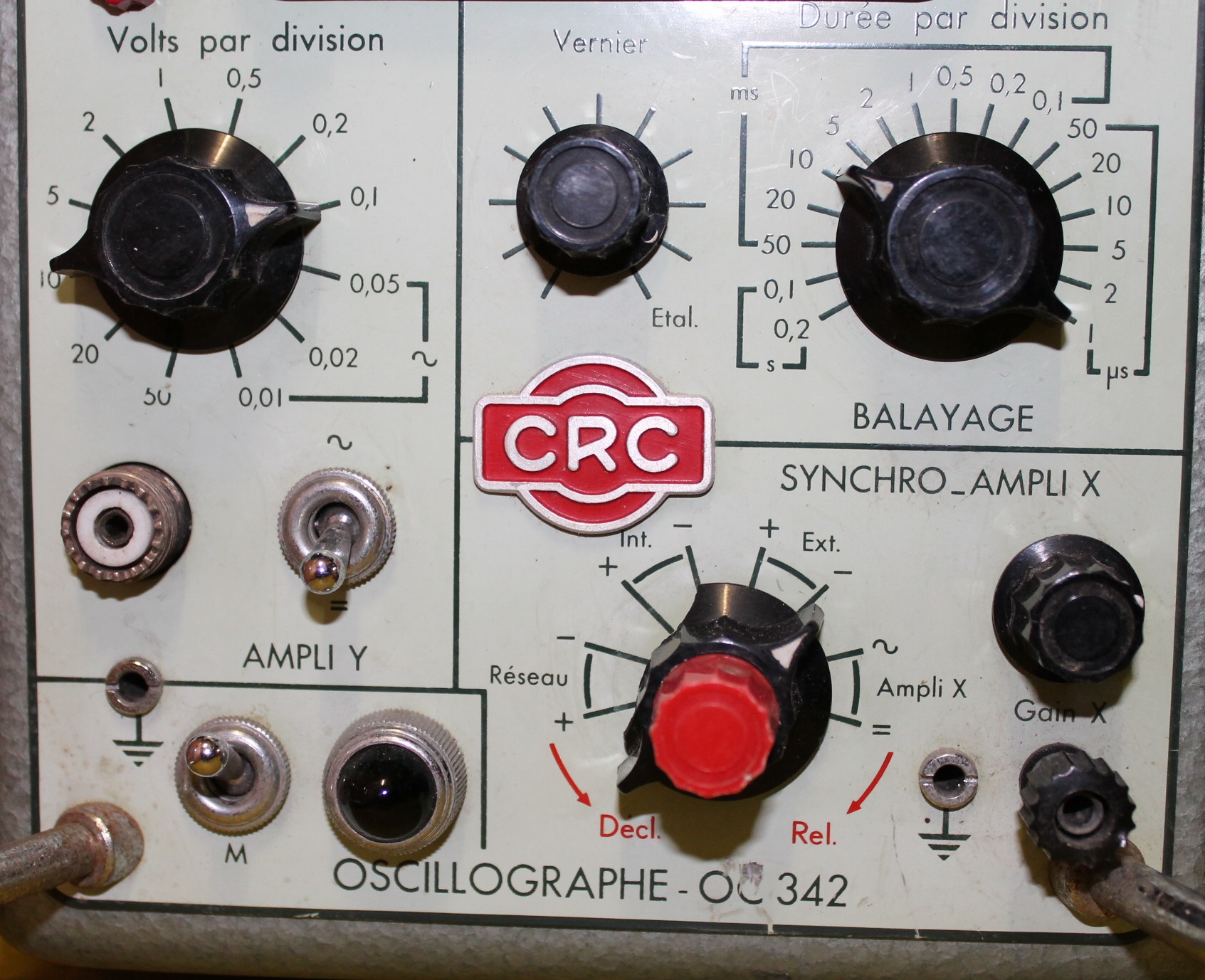

La face avant





Sur le côté droit, on trouve un interrupteur et une douille





La face arrière




Le numéro de l'appareil : 33058

Le démontage est on ne peut plus simple :


Il suffit de tourner les 2 grenouillères d'un quart de tour ...




... et la plaque arrière s'en va




Le châssis glisse alors dans le boitier, vers l'avant

Et voici le châssis sorti du boitier :



Quelques photos de chaque face du châssis, afin d'avoir un état des lieux :

Voici donc ce que cet oscillo affiche, lorsque l'on injecte un signal carré à 1kHz, avec ces ajustements :




Le signal n'est pas fameux, je vois déjà les défauts suivants :
- décalage vers la gauche
- décalage vers le bas
- aucune synchro
- suroscillation lors des fronts


En décadrant en bas à gauche, le tracé est encore plus petit



En décadrant en haut à droite, le tracé plus grand, mais on n'a toujours pas de synchro

On dirait bien que les amplis ne sont plus "centrés".


Il n'y a plus de balayage au-delà de la position 0,1ms/carreau




ni en-deçà de la position 10ms/carreau

Bref, tout cela me fait penser à un problème général, peut-être l'alimentation.
Après une quinzaine de minutes de fonctionnement, la triode de la ECL82 a vraiment tendance à chauffer :


C'est surtout visible dans l'obscurité (la photo a été prise sans flash)

Je fais donc une expérience : je mesure la ECL82 au lampemètre :


16 mA (au lieu de 32), la pentode est bien fatiguée. La partie triode semble bonne

J'ai donc sorti une ECL82 neuve au cas où :



Mais les symptômes sont les mêmes, donc la panne n'est pas le rougissement de l'anode de la triode de la ECL82, mais ceci est la conséquence d'une autre panne qui dérègle tout.
En fait, il suffit qu'un étage consomme trop pour que l'alim s'écroule (la lampe chauffe car elle dénite trop) et les autres étages fonctionnent mal.
Bref, la seule solution est de relever le schéma pour comprendre. Comme ce schéma est introuvable, au moins, le travail ne sera pas inutile ....
