Il y a 2 ans, Patrice m'a donné ce petit poste batteries :


C'est un spécimen de la grande famille des postes "orphelins" fabriqués en France par des amateurs ou des réparateurs de TSF. Ces postes n'ont aucune marque et sont difficiles à dater car même pendant la guerre, on en fabriquait encore avec les seuls composants disponibles !
C'est dire que ce poste ne m'avait pas "tapé dans l'oeil" ...
D'autant qu'à l'intérieur :

ce n'est pas non plus le grand luxe !

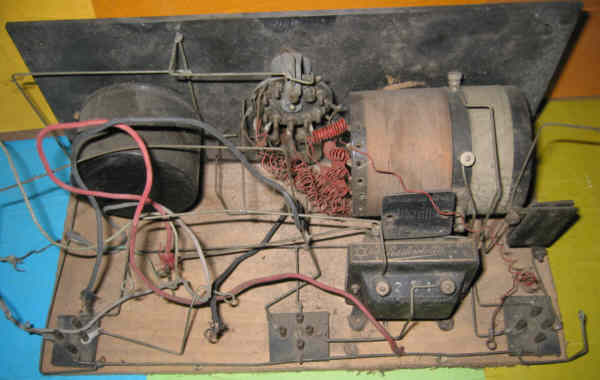

Une fois le châssis enlevé de la caisse :

cliquez sur la photo pour l'agrandir

on remarque que ce poste était un 3 lampes et qu'il manque un transfo de liaison BF.
D'autre part, on dirait que les supports de lampes ont été taillés à la tronçonneuse !
Cependant, il y a un beau variomètre qui pourrait servir :


J'avais donc décidé de démonter entièrement ce poste pour récupérer les composants :



cliquez sur la photo pour l'agrandir

Il y a quand même un transfo BF, un CV capoté, le vario à conserver. Par contre, le commutateur est cuit : son support est en Zamac, c'est tout dire !

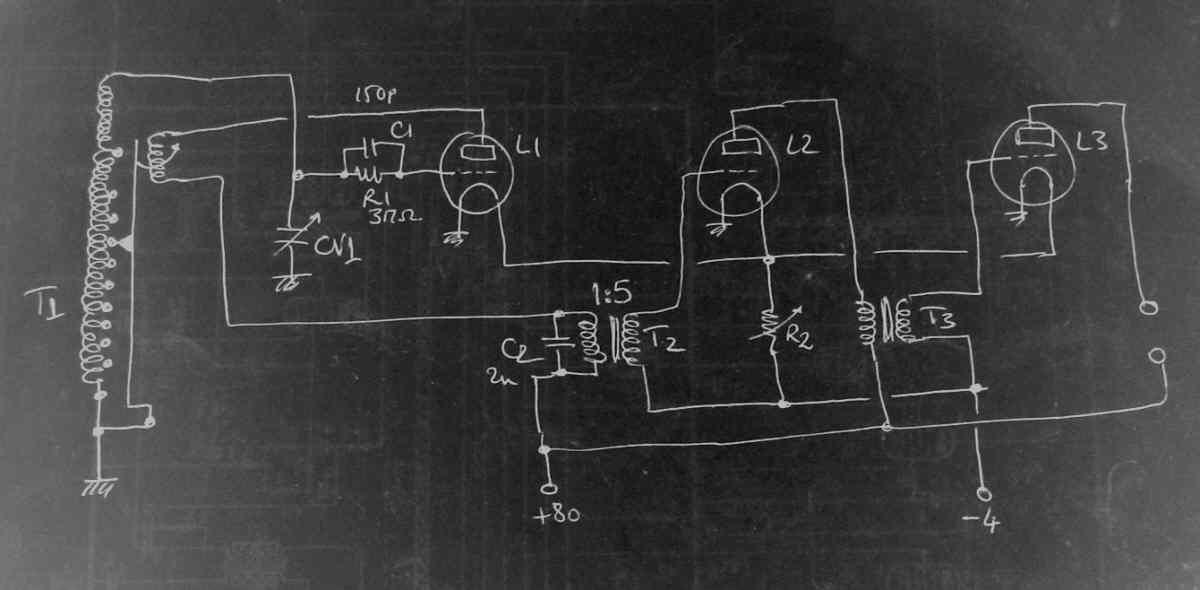

Lors du décâblage, j'avais relevé le schéma :

cliquez sur le schéma pour l'agrandir

Aujourd'hui, en regardant pour la n-ième fois la boite de ce poste se couvrir de poussière, je me suis dis : "et si je construisais un poste plus simple, un deux lampes avec les composants conservés ?"
Qu'y a t'il à faire ?

- récâbler un châssis ressemblant à celui d'origine
- conserver la façade
- conserver la caisse qu'il faudra aussi recouvrir

Somme toute, rien de bien complexe !
Pour simplifier un peu, et comme je n'ai qu'un seul transfo BF de disponible, je vais faire un 2 lampes. Une détectrice à réaction suivie d'une triode amplificatrice dont voici le schéma :


quelques explications sur le fonctionnement :
C'est le circuit vraiment classique d'un récepteur 2 lampes à bobines intérieures. L'utilisation d'un variomètre à prises permet d'assurer deux fonctions :
- choix d'une self pour l'accord, ce qui permet le choix de la gamme reçue
- réglage de la réaction par rotation d'une bobine

Le circuit d'entrée est donc formé d'une partie de la bobine fixe, partie choisie par un commutateur à 11 positions, accordée par un CV.
L'entrée d'antenne se fait par liaison capacitive. Deux condos permettent (un peu) d'adapter la longueur de l'antenne au circuit d'entrée afin de ne pas trop l'amortir
La triode de gauche est la détectrice. Le couple RC de détection se retrouve sur sa grille.
Son circuit anodique comprend le primaire du transfo de liaison mais aussi la bobine mobile, ce qui permet une réaction sur le circuit d'entrée.
Enfin la triode de gauche est l'amplificateur BF et permet, si on choisit bien la triode, de sortir sur petit HP.
L'alimentation se fait sur 80V pour les anodes et 4V pour le chauffage. Un rhéostat permet de régler le chauffage de la triode détectrice, donc d'agir quelque peu sur le volume sonore.
