Voici les éléments regroupés prêts à être réinstallés sur la tôle du châssis :

cliquez sur la photo pour l'agrandir

Je ne vais pas détailler le remontage, il suffit de revisser les différents modules sur la tôle.
Voici plutôt quelques photos concernant des détails :

Les caoutchoucs du support de 3NFW ont été remplacés par des passe-fils, tout bêtement




Les 2 rondelles d'épaisseur de l'axe de commande du disque ont été placées à l'avant (à l'origine elles étaient à l'arrière, mais cela tordait le disque)

Voici le châssis avec ses composants :

vue de dessus



vue latérale



cliquez sur la photo pour l'agrandir



cliquez sur la photo pour l'agrandir

Il suffit de reprendre les opérations en sens inverse du décâblage :
- transfo
- bloc condos
- support lampe
- CV
- platine de commandes

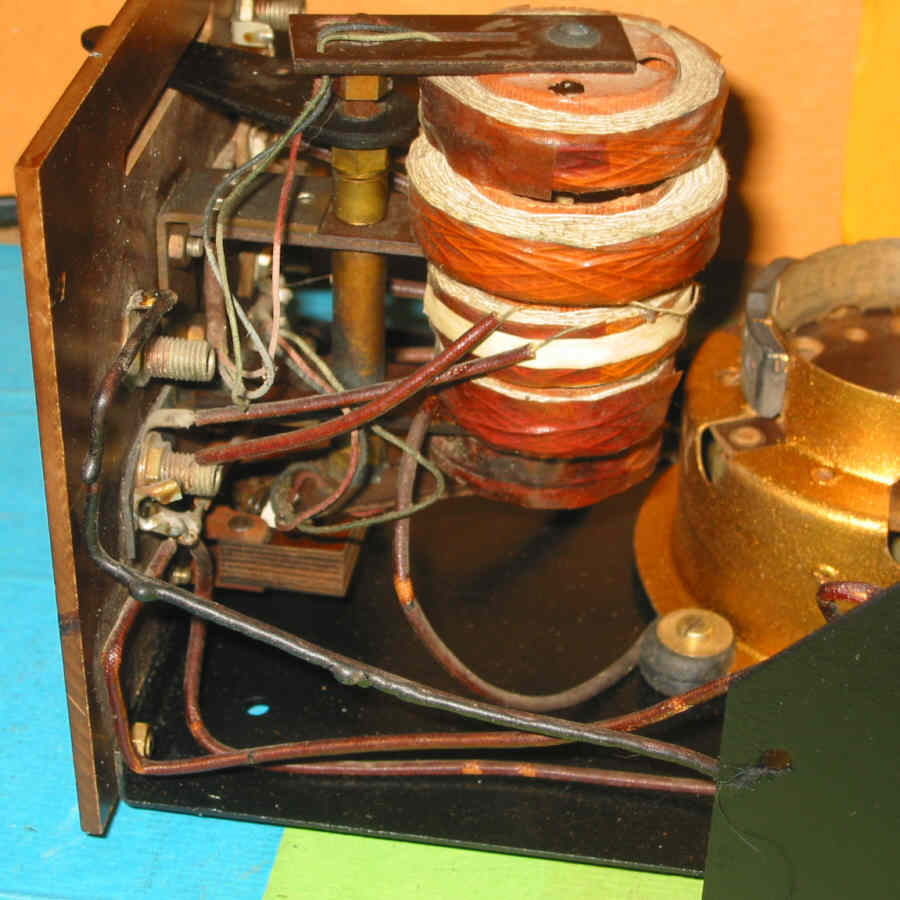

Voici quelques photos du châssis terminé (cliquez sur chaque photo pour l'agrandir)

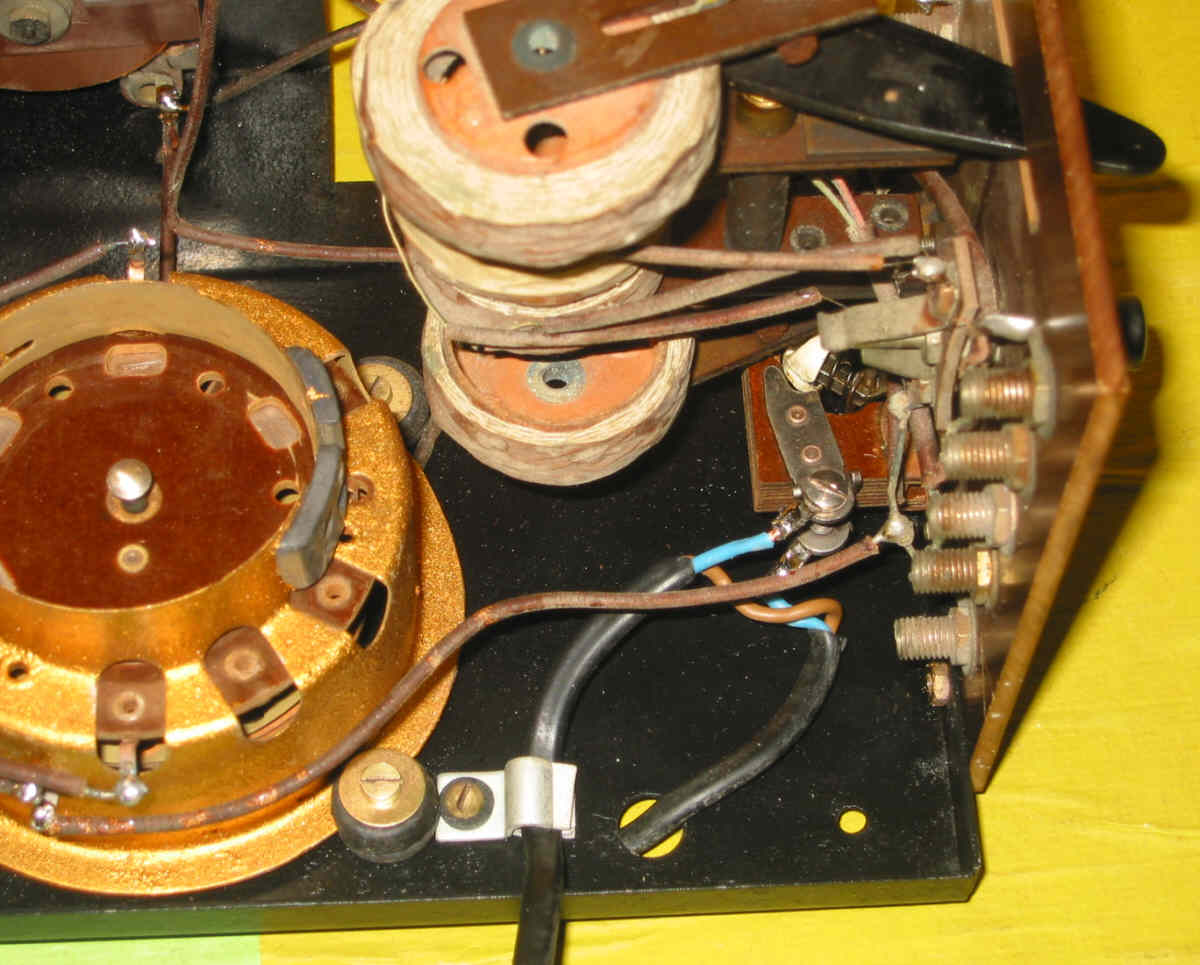

Notez le câble secteur


Le câble secteur passe sous le châssis
