Quelles lampes étaient installées à l'origine sur ce récepteur ?

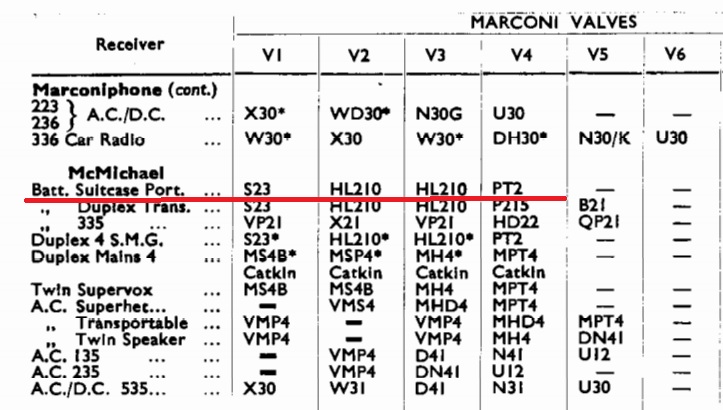

J'ai trouvé dans un document la réponse :


La S23 est une lampe écran HF dont voici la datasheet :


Elle est remplaçable par une PM12 (que je pourrai récupérer sur le SRP4) ou une B262 de Philips

La HL210 est la version améliorée de la HL2 :


C'est une triode standard, de gain 27, remplaçable par une KC1 ou une B228.

Enfin, la PT2 :


C'est une pentode de pente 2,5mA/V, semblable à la KL1. J'ai déjà réalisé un ersatz de KL1 pour le DKE38 Braun (batteries) je l'utiliserai donc pour les essais.
Je pourrai aussi utiliser les ersatz de KC1 que j'avais faits, au cas où les 2 triodes d'origine seraient pompées.
Enfin, la PM12A du SRP4 servira en HF.

Pour le premier essai, j'installe les lampes :


De la gauche vers la droite : l'ersatz de KL1 (que j'appelle KL51), les 2 triodes d'origine et la PM12A du SRP4.
Je raccorde le cadre (uniquement en GO, inutile de connecter la prise à l'inter de gamme pour l'instant) et un HP de labo. L'alimentation est une de labo, délivrant du 2V et du 90V.

Résultats : le niveau sonore est très faible, les triodes BF sont donc pompées !
Je les remplace par des ersatz, appelés KC51, et j'en profite aussi pour mettre un ersatz KF51 à la place de la PM12A afin de ne pas risquer de tuer cette lampe :

L'ensemble de la manip



Les 2 connexions sur le cadre

Résultats : parfait ! Le fonctionnement est tout à fait correct. On reçoit parfaitement bien toutes les stations de la gamme GO. Je peux maintenant passer au gros du travail : la mallette !
