Pour l'instant, je laisse les lampes de côté. Il y a pas mal de vérifications à faire car s'il y a des pannes il faudra réparer. D'autre part, il y a des remplacements systématiques à effectuer, surtout que comme on a vu déjà, il y a pas mal de boulot avant d'accéder au câblage (et ce n'est pas fini !)

Commençons par ce qui est simple et accessible :


Les 2 résistances bobinées sont bonnes (R1 comporte une prise, c'est le pont diviseur d'écran de L1)




Les 2 transfos BF sont installés dans la même boite, donc leurs connexions se retrouvent toutes près de L3

Il semblerait que le primaire de T3 soit coupé(dans le circuit d'anode de L3 donc) , zut.
T2 au contraire est bon.



R3 est bonne : 500 ohm




R7 est acceptable : 1,5 Mohm




R6 est ok : 240 ohm (2 x 120 ohm)




R5 est ok : 115k ohm

On peut encore vérifier les bobines qui sont acesseibles et là, re-zut : S5 semble coupée !
Là, c'est moins drôle car le démontage de S5 n'est pas simple ...

Voici donc toutes les valeurs mesurées reportées sur le schéma :


Schéma avec les valeurs rééllement mesurées (cliquez pour agrandir le schéma)

Pour se mettre en condition, on va donc commencer par une autre opération qui n'est pas simple non plus :
La vérification du circuit autour de L1. Cette lampe est installée sur une platine sous laquelle, il y a 4 composants. Or, même si ces composants sont bons, cela ne durera pas et il vaut mieux les changer, on va voir comment ...

Cette platine est coincée par le transfo secteur; donc, il faut enlever celui-ci
Je passe sur le dessoudage des 9 fils du transfo. Inutile de les repérer : vu qu'ils sont très justes, on ne pourra pas se tromper au ressoudage !

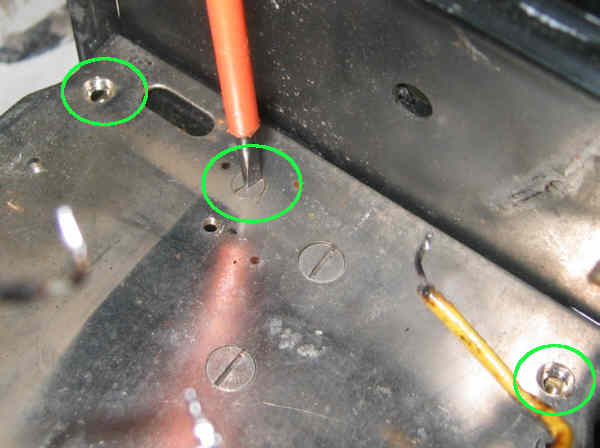

Donc, il ne reste que 2 vis à enlever (car les 2 autres retenaient en même temps la plaque d'isolement) :

Il y a 2 contre-écrous à enlever, bien que les vis se vissent dans des trous taraudés de la plaque générale




Puis on dévisse les 2 grandes vis. C'est un peu difficile car il faut pousser le toron de fils qui est bien raide




Il vaut mieux enlever les vis carrément



Puis on glisse le transfo, de manière à le dégager du toron



Attention, il y a un fil qui sort directement de la joue du transfo (il n'y avait pas la place pour mettre un oeillet je suppose)

Une rapide mesure des enroulements semble indiquer que tout va bien, ouf. Bon cela ne veut pas dire non plus que sous tension, il ne va se mettre à cramer, mais au moins, il n'y a ni coupure, ni court-circuit interne ...
On continue ...


Il faut enlever le bouton de commande du potentiomètre. Et là, petite surprise : le logement de la vis était (d'origine) rempli de cire noire qu'il faut gratter pour atteindre la vis !







La platine est retenue par 2 écrous qu'il faut dévisser (cliquez pour agrandir)



On dégage la platine des goujons, mais ce n'est pas fini ..



Il faut dessouder le fil de masse et celui de grille de L1 relié à R3

Une fois ces 2 fils tirés du passage dans la platine générale, la platine de L1 est accessible (mais est toujours retenue par le toron de fils) :


On voit bien le potentiomètre et sous le carton il y a 2 résistances (cliquez pour agrandir)



Les 4 composants dont R4 et R8 qui étaient sous le carton

Sur mon premier 2514, une des pannes concernait justement une de ces 2 résistances. Vu le boulot de démontage, je pense que vous conviendrez qu'on peut changer ces 2 résistances, non ? (même si elles mesurent 120kohm au lieu de 100)
La résistance de P1 est de 250 ohm et celle de R9 me semble faible : 25 ohm au lieu de 60. Je vais la changer aussi.

Je pourrais arrêter là le démontage, mais tant qu'à faire, ce serait pas mal de déposer la joue en ébonite afin de la nettoyer correctement ...

En fait, il y a peu de choses à faire :


Dépose du bouton de commande de CV1




La joue est fixée sur la platine grâce à 3 vis





Mais il faut d'abord enlever l'écrou de maintien du contact de masse (douille de 6)




On peut alors enlever la vis correspondante




Ne pas oublier de dessouder la fil de C12 sur CV1




et la troisième vis...




Attention à ne pas perdre les 3 entretoises qui seront assez ch... à remettre au repontage (entre les supports taraudés de la joue et sous la platine générale)




Les 3 condos C12 sont regroupés dans le même tube et soudés directement aux 3 douilles d'antenne. On les laisse

La joue peut alors être bien nettoyée ...

Les 2 résistances R4 et R8 sont remplacées par des 100 kohm, des tubes en plastique les cachent et les isolent.(cliquez pour agrandir la seconde photo)





La résistance R9 est remplacé par 2 résistances de 27 ohm en série (cliquez pour agrandir la seconde photo)

Bien entendu, j'ai perdu une des entretoises ! Alors j'en ai remis une nouvelle :



Je profite que la platine est déposée pour remplacer la câble secteur et le fil de terre :


Câble secteur à gauche et fil de terre à droite




Les câbles, vus de l'extérieur

Avant de le refixer, je l'ai testé à vide, à l'aide d'un variac, réglé à 118V :


Tout semble normal !

Bien, il n'y a plus qu'à glisser le transfo à sa place, de visser sans les serrer les 2 grandes vis et de visser 2 nouvelles vis qui tiendront plus tard la plaque d'isolement :


Bien serrer ces 2 vis avant de serrer les 2 grandes vis, afin que le transfo soit bien en place

Puis on peut ressouder les fils sur le transfo :




Voilà tout est ok du côté de L1 et du transfo secteur ...
