Il y a deux "boites de conserves" dans le 2514. Une contenant 6 condensateurs, près du transfo secteur, et une autre, contenant les 2 condos de filtrage d'alim.

Parfois, tous les condensateurs sont bons ... mais il serait illusoire de croire que cela va durer : les condensateurs papier doivent être parfaitement étanches, or, avec le temps, le brai se fissure et l'humidité de l'air pénètre l'espace diélectrique, le condo "fuit", même si sa capacité semble correcte.
C'est pour cela que je change systématiquement les condos critiques. Quels sont-ils ? Et bien déjà les condos de filtrage d'alim car si ceux-là fuient, la valve est en danger. Puis les condos de découplage de polarisation et d'écran des lampes. S'ils fuient, les tensions appliquées seront trop faibles, les lampes seront mal polarisées, le poste ne fonctionnera pas ou pas bien.

Donc, démontage pour rénovation. Je mesurerai les condos avant de vider les containers, histoire de prouver ce que je viens d'écrire ...

La première boite, contenant les 6 condos, ne tient que par une seule patte vissée. Une fois la vis enlevée, on dessoude toutes les connexions.


Lors du dessoudage, veiller à laisser ensemble certaines des connexions sans trop les bouger, le ressoudage en sera facilité.




Il n'y a que 3 fils soudés sur l'autre boite

Cette boite est un peu plus difficile à déposer car il y a une vis "cachée".
On commence donc par enlever la vis visible :



Puis on s'attaque à l'autre :


Il faut commencer par dessouder les 2 connexions de la résistance R3 de grille de L1




Cette résistance R3 est une "cartouche", clipsée dans 2 supports élastiques, il suffit de la soulever à l'aide d'un tournevis pour l'extraire




Et on découvre alors la vis cachée de fixation de la boite de condos C8/9




Une fois la vis enlevée, on récupère le support élastique de R3




Et voilà les 2 blocs condos déposés (j'ai repéré les connexions comme sur le schéma)

Une fois la boite C8/9 déposée, on voit mieux maintenant la résistance R5, cachée le long de la self S1 :



Je l'ai mesurée, elle est ok. Je la conserve.

J'ai fait 2 mesures pour chacun des condensateurs; une mesure de capacité et une mesure de fuite sous une tension continue de 300V. Voici sur ce schéma les valeurs obtenues :



Résultats des mesures :

Dans la boite des 6 condensateurs, C2/3 est coupé. Les autres condensateurs ont une bonne capacité edt leur fuite serait acceptable (1 mA sous 300V, cela fait quand même une résistance de fuite de 300 kohm).
Conclusion : pas de scrupules à rénover les condos !


Dans la boite des 2 condensateurs, la capacité des 2 est inférieure à la valeur nominale (3,1 pour 4 µF et 4,5 pour 6µF) mais la fuite est plus acceptable encore,

Conclusion : ces condos sont à remplacer aussi.

J'ai déjà décrit comment refaire ces blocs de condensateurs, mais j'ai refait quelques photos. Je vais en revanche justifier les choix des valeurs des condos neufs :

- rien ne sert d'augmenter trop les capacités : si le constructeur avait utilisé ces valeurs, autant s'en approcher. Cependant, on n'a pas trop le choix car aujourd'hui, les valeurs normalisées des condensateurs sont limitées.
- la tension de service est choisie en fonction de la fonction du condensateur, par exemple, un condo de découplage d'une tension de polarisation pourra n'être isolé qu'à 50V (ou même moins).
- les condos de découplage d'alim seront des chimiques, inutile de remettre des papier volumineux et chers

Voici donc mes choix pour ces condensateurs :



Revue de détail :

- C8 : 3 condos de 2,2µF/350V (chim.) en parallèle (donc 6,6µF) car il faut qu'il puissent "tenir" la tension redressée de crête, de l'ordre de 280V à froid.
- C9 : 2 condos de 2,2µF/350V (chim.) en parallèle (donc 4,4µF), même raison.
- C2 : 1 condo de 2,2µF/350V (chim.), même raison. Là, j'ai doublé la capacité qui n'était que de 1µF à l'origine, ce n'est pas gênant.
- C6 : 1 condo de 2,2µF/350V (chim.): tant que L2 ne débite pas, on retrouve toute la tension redressée de crête sur ce condo, il doit donc tenir aussi.
- C4 : 1 condo de 1µF/160V (papier) : tension d'écran de L1. Comme il y a un pont diviseur, au maximum, on aura une tension de 280/2 = 140V, et ce, uniquement au démarrage, à froid, pendant quelques secondes.
- C1, C5, C7 : 1 condo de 1µF/160V (papier) : tensions de polarisation, donc faibles (moins de 30V). 160V est un luxe, mais autant avoir de bons condos ici car la moindre fuite va diminuer les tensions de polarisation et les lampes vont débiter trop.


Il n'y a plus qu'à ...


Vidage des 2 boites de conserves (au décapeyr thermique)

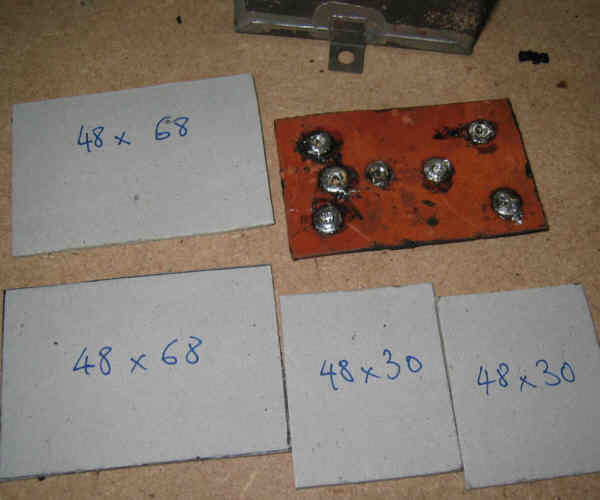

Découpe de pièces de carton qui ont 2 fonctions : isolation et support des plaques à bornes




Installation des pièces de carton dans les containers métalliques



Les condensateurs neufs

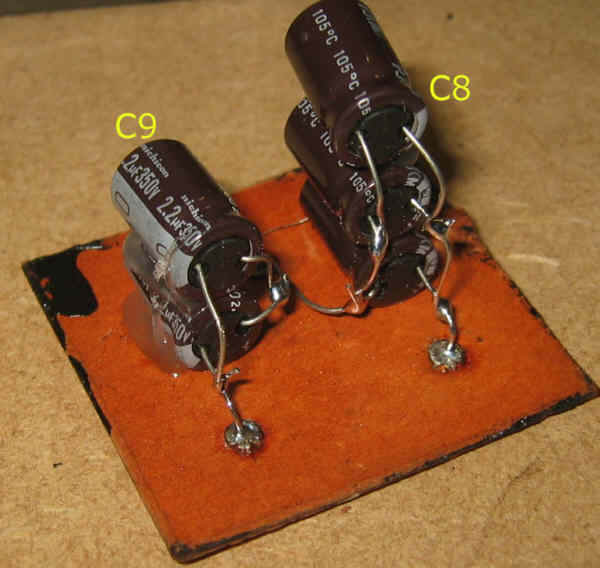

Les 2 condensateurs C8 et C9 dans la grande boite



Fermeture de la boite, cordon de colle thermofusible




Les 6 condensateurs dans la petite boite



Fermeture de la boite, cordon de colle thermofusible

Il n'y a plus qu'à remonter les 2 boites et à ressouder les connexions :
