Remise en route d'un poste PHILIPS type 2534





Mesures préliminaires



6. Mesure des résistances

La mesure de la résistance électrique des composants est une mesure simple qui permet de dégrossir le diagnostic : en effet, la mesure des enroulements du transfo secteur, par exemple, permet tout de suite de voir s'il n'y en a pas de coupé !
Petit détail, la self S8 de choc, est chargée par une résistance de 50kohm en parallèle. Cette réparation est ancienne et je soupçonne une coupure de la self :

La self S8 shuntée par une résistance

Voici donc, sur les plans de câblage, les endroits où il faut prendre ces mesures :


Mesures de résistances sur le dessus

Les valeurs indiquées sont celles que j'ai mesurées, elles semblent donc correctes, sauf celle de S8 qui est coupée (j'ai bien entendu dessoudé la résistance).

S8 est coupée !



Mesures de résistances sur le dessous

A noter que comme R7 est connectée sur l'enroulement de chauffage, on mesure 60 ohm, c'est-à-dire 2 x 120 en parallèle.
Voici sur le schéma, les valeurs mesurées :


En vert, la résistance de 50k d'une réparation précédente, pour shunter S8



7. Mesure des tensions secondaires du transfo

Une fois le répartiteur réglé sur 240V, j'ai soudé un câble secteur provisoire sur le transfo :


Le fait d'avoir mesuré la résistance des enroulements du primaire du transfo m'a permis de constater que le transfo devait être en bon état (total primaire = 110 ohm environ), mais il est sage de le brancher et de mesurer les tensions secondaires à vide :

Chauffage de la valve : ok

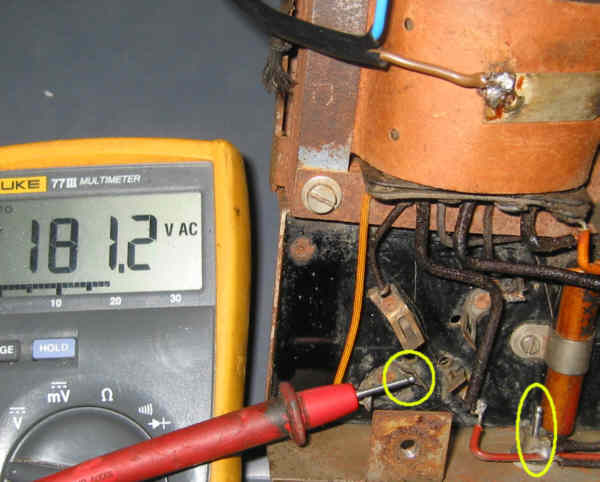

Les 2 hautes tensions : ok



Chauffage des 3 lampes : ok

Voilà, tout va bien du côté du transfo secteur, c'est déjà ça.



8. Mesure de la capacité des condos (qui ne sont pas dans le bloc)

Pour aller plus loin, on peut aussi mesurer les condos papier de petites valeurs (ceux qui ne sont pas dans la boite de conserves).

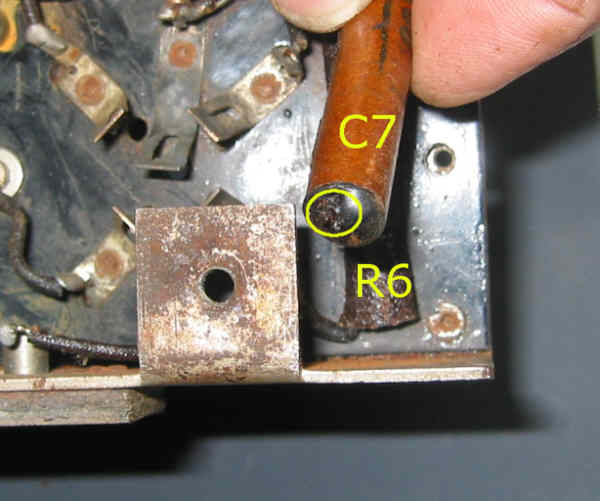

Pour accéder aux connexions, le mieux est de dévisser les colliers qui tiennent ces condos sur le châssis. Et déjà, C7 fait des siennes :

Coupure à ras d'un fil de C7

Je sais déjà que celui-ci sera à changer ... On continue par C8, le condo triple d'entrée d'antenne :

Mesure du "zéro" du capacimètre, fils en l'air : 30 pF





Mesure des 3 sections de C8 : 30, 90 et 300pF

Ces valeurs sont tout de même un peu trop fortes (17, 65 et 280pF normalement).


Mesure des 2 sections de C9 en parallèle, puisque le primaire du transfo les connecte ensemble : 1nF

Cette valeur correspond bien à 2 sections de 500pF en parallèle.

Pour mesurer C5 et C6, il faut les dessouder. Comme S8 est coupée, je vais donc démonter les 3 composants :

En dévissant la grande vis, on libère S8 et les colliers qui retiennent les 2 condos




Les valeurs de ces 2 condos semblent correctes aussi. Elles ne sont d'ailleurs pas très critiques

Voici les 3 composants, dont S8 qui est à réparer :


J'ai décollé la toile de protection de S8, on voit bien les 3 sections de bobinage :


Avec un peu de chance, la coupure est accessible ...



9. Vérification des condos du bloc

D'habitude, je remplace les condos des fameuses "boites de conerves". Il faut dire que bien souvent, elles sont boursouflées, voire même éclatées, conséquence d'un échauffement excessif d'un ou plusieurs condos internes.
Sur ce poste, le container en fer blanc est intact. Peut-être les condos sont-ils encore bons ? En tout cas, on peut déjà les mesurer ...

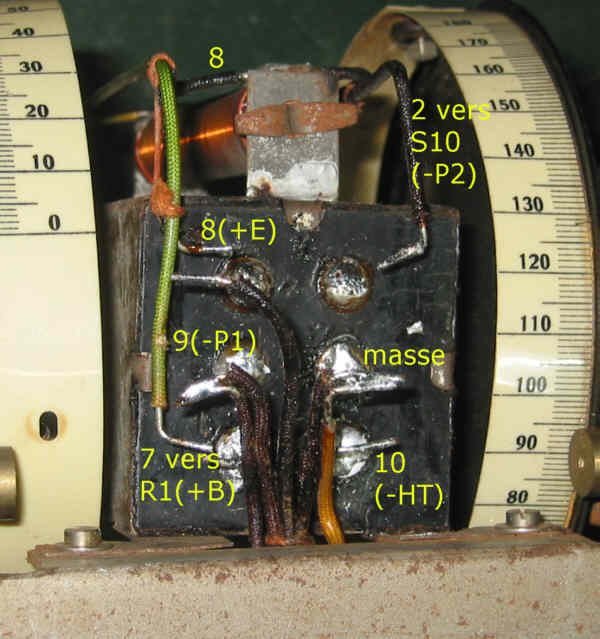

Pour le faire, il faut bien sûr, les isoler du reste du câblage en dessoudant les connexions aboutissant aux bornes :



Une fois les connexions dessoudées, il faut les maintenir dans leur position, ce qui facilitera leur ressoudage; néanmoins un repérage n'est pas superflu


On peut maintenant mesurer les capacités de chacun des 5 condos :

C0, le condo de tête du filtre, fait 5,6µF (au lieu de 4)



C1, le condo de sortie du filtre, fait 4,1µF (au lieu de 3)



C2, le condo de découplage de la polarisation HF (-P1), fait 0,67µF (au lieu de 0,5)



C3, le condo de découplage de la tension d'écran HF et d'anode de la détectrice (+E), fait 1,28µF (au lieu de 1)



C2, le condo de découplage de la polarisation de la pentode BF (-P2), fait 0,68µF (au lieu de 0,5)

Voilà, on dirait bien que tous les condos sont bons. Bien sûr, je n'ai pas mesuré leur fuite, on verra lors des essais si les tensions s'écroulent, il faudra faire quelque chose.
Je peux maintenant ressouder les connexions :




à suivre : réparations
