Remise en route d'un poste PHILIPS type 2534





Réparations et essais



10. Réparation du condo de détection C7

J'ai cassé les fils de C7 lorsque j'ai voulu le mesurer. Pour le réparer, il suffit de le vider en chauffant son corps au décapeur thermique.

à gauche, l'enroulement , à droite le tube en carton à récupérer

Puis il suffit d'installer un condo moderne à l'intérieur et de boucher les extrémités du tube avec de la colle thermofusible par exemple.

J'ai mis 2 condos de 82pF en parallèle pour obtenir une valeur proche de celle d'origine (170pF).



Les fils sont recouverts de souplisso

Le condo est remis à sa place :

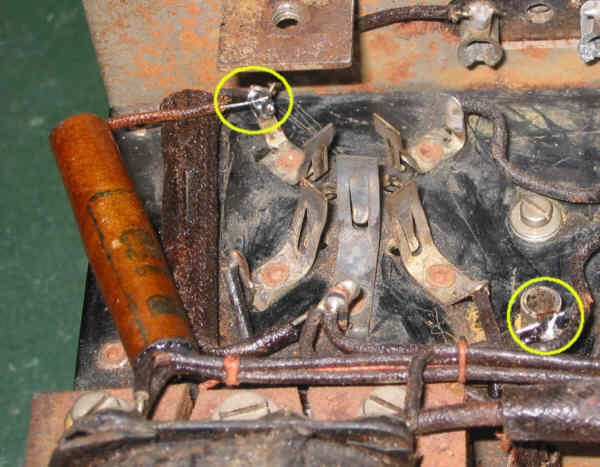

Entourées en jaune, les soudures de ses connexions



11. réparation de la self de choc S8

Je n'ai pas réussi à la réparer, j'ai donc du la rebobiner en coupant au cutter le fil :

Une gorge débobinée



Les 3 gorges sont débobinées

J'ai utilisé du 18/100 alors qu'à l'origine, c'était du 15/100. J'ai mis 500 tours en vrac dans chacune des 3 gorges, comme à l'origine :

La self S8 réparée. Je la laisse telle quelle, sans la recouvrir

Pour réinstaller S8 et les 2 condos C5 et C6, voici comment j'ai procédé :

On soude en premier la borne inférieure : C5 et un fil qui va à l'anode de L3



Puis on met les 2 cales en bout de S8



On soude sur la borne supérieure C6 et le fil qui va au transfo BF (S9)



Enfin on visse la vis de maintien après avoir positionné C5 et C6 avec leur collier et soudé sur la cosse de masse leur deuxième fil




vérification par mesure de la résistance de S8.

Cette valeur doit être un peu plus petite que celle d'origine puisque le fil que j'ai utilisé est un peu plus gros.
J'ai donc mis à jour le plan de mesure des résistances :



12. Premier essai

Les composants principaux étant vérifiés et/ou réparés, on peut maintenant procéder à un premier essai d'ensemble qui consiste à vérifier que les tensions diverses sont correctes.
Dans le cas probable où il n'y aurait pas de panne cachée, on peut même espérer une réception !

Pour cet essai, il suffit d'installer les lampes :

De gauche à droite : E424 - B443 - E442 - 506 (cliquez sur la photo pour l'agrandir)

de connecter un HP haute impédance sur la prise adéquate :


une antenne sur une des prises, j'ai choisi A2 :

(il n'est pas utile de connecter la terre, puisque le retour HF se fait au secteur par les condos C9)

et de brancher le câble secteur. Il est prudent aussi de connecter un voltmètre entre le +B et la masse, pour voir si tout se passe normalement :


Résultats :

Dès la mise sous tension, un très léger bourdonnement se fait entendre, ce qui est normal puisque la valve 506 et la pentode BF B443 sont à chauffage direct.
Cependant, la tension ne monte qu'à 80V environ ...


Après 30-40 secondes de chauffage, on entend France Inter ! Même avec une HT faible, le poste fonctionne.
Un problème se manifeste également lorsqu'on tourne le CV d'accord primaire : la réception s'affaiblit d'un seul coup, puis revient si on déforme le support du CV. Il doit y avoir un mauvais contact.
Globalement, tout à l'air d'aller : le réglage de gain HF agit, ainsi que le réglage de réaction. Les 4 stations principales en GO sont reçues.
D'autre part, en installant une bonne valve, les tensions montent à des valeurs tout à fait normales :


Ce qui prouve que la valve d'origine est pompée et que le reste des composants est bon !
Je profite de ce premier essai pour mesurer les tensions principales. Elles sont accessibles sur les bornes du bloc de condos :







Voilà, toutes ces tensions sont correctes



13. Opérations envisagées

Après ce premier essai, voici ce que je dois faire :

- changer la valve ou faire un ersatz
- vérifier le condensateur variable CV1 et/ou le circuit d'accord primaire et leurs connexions

rien de bien méchant, donc ...




à suivre : réparations
