Premiers essais


Il va être temps de ne pas avoir peur et de brancher notre oscillo sur le secteur.

Normallement pour les radios, en général j'enlève les tubes de redressement et je teste à vide avec simplement l'alimentation filament. Ensuite je prends une alimentations haute-tension externe que je relie au circuit et je monte progressivement la tension en jetant un oeil sur le galva qui affiche l'intensité.

La je procède autrement, parce que je me suis fait un petit cadeau.

J'ai acheté une alimentation permettant d'avoir une tension alternative variable de 0 à 300V, avec une protection pour les sur-intensité. On peut même changer la fréquence du courant de 45 à 250hz (dommage que ca ne monte pas à 400hz sur ce modèle cela aurait permis d'alimenter du matériel pour les avions... mais bon on ne peut pas tout avoir). Il y a aussi 5 mémoires bien pratiques pour les réglages.

Cela ressemble à ca.



Donc je démarre mon appareil avec arbitrairement 300ma maximum et je commence à 20V. Puis je monte progressivement.

Coté alimentation, rien de spécial. A la tension nominal, j'ai une puissance de 25W ce qui semble correct.

Mais...
Pas de base de temps... Je n'ai plus la photo (ou j'ai oublié de la faire) mais juste un trait horizontal...

Evidemment, je travaille dans un bordel innommable, ca aide pas...



Je verifie toute les connexions, tout à l'air bien, je suspecte que le thyratron est peut être fichu. J'en trouve un neuf pour pas cher sur ebay et je refait un essai.


Deuxième essai


Et la ca marche.



C'est déja un bon début. Mais on voit que le tube; bien que lumineux, est vraiment marqué.



Avec 10mv seulement à l'entrée et le gain poussé au maximum, j'arrive à avoir quelque chose de correct.



Evidemment, en envoyant plus de tension, je peux occuper tout l'écran.



Au dela d'une certaines fréquences, on commence à avoir de la distortion sur la partie gauche.



Je rallume le lendemain. Et.. Plus rien.

Je vérifie les tensions et je vois que la cathode de l'ampli Y est en l'air.





Je ressoude et ca marche.

Comme le tube cathodique est beaucoup marqué, je décide de remplacer le tube par celui que j'avais précédemment sur mon philips GM5655.

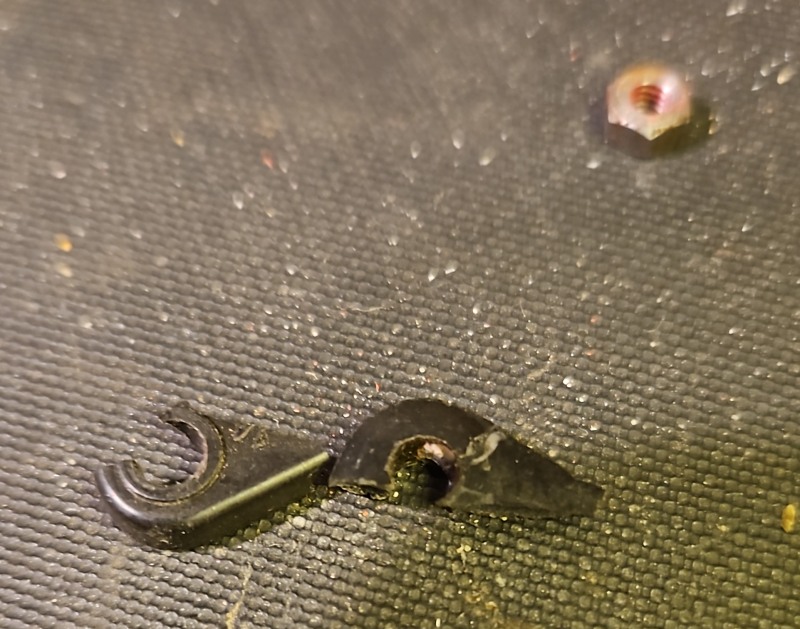

Je démonte le culot. Et crac... Le support part en morceau.



Je recolle le support et je branche.

Ca ne fonctionne pas du tout. Je vois des sautes par moment, mais rien d'utilisable.

Je rebranche celui d'origine. Et c'est la catastrophe, tout est à droite et flou. Apparemment j'ai déja un problème sur la plaque X du coté gauche...



Et ca continue.

Encore des fils qui se cassent, c'est une manie ??? :D



Et un autre...



Les fils du support cassent un à un, des que je touche les cosses du support l'image change. Bref, ce support est vraiment mort.il est temps de faire quelque chose


Reparation du support
