Reparation support du tube
Comment on la vu précemment, le support de tube à des problèmes de contact et il m'est impossible maintenant d'avoir une image correcte. Je décide de démonter le support et de voir si je peux le réparer. Il ressemble à un support octal mais ca n'en est pas un puisqu'il a 9 broches. Et apparemment, c'est une galère pour en retrouver un neuf. Donc, même si je ne peux pas faire de miracle, je vais quand même tenter de le remettre en état de fonctionner. Je vous préviens, cela fonctionne mais c'est moche à voir....
Démontage et réfection du support
On redémonte le tube. Il faut enlever le collier de fixation sur la base du tube.
Le support du tube est fixé avec des boulons sur le collier de fixation. A vous de voir ce que vous préférez. Mais vu l'état du support, j'ai préféré le déboulonner au niveau du collier et enlever le collier après. En tout cas, ne pas essayer d'enlever le support quand il est vissé sur le collier et que le collier est vissé sur le tube en nu-metal parce que vous allez tout casser (vu que ca m'est arrivé)
Les fameux écrous.
Le tube s'enlève pas le devant, on enlève d'abord les 2 vis de l'enjoliveur.
On peut ensuite retirer le tube.
une photo de près de cette ruine.
Je repère tout le cablage avant. Pour éviter de me faire perdre du temps après. Surtout si j'ai d'autres problèmes encore ???

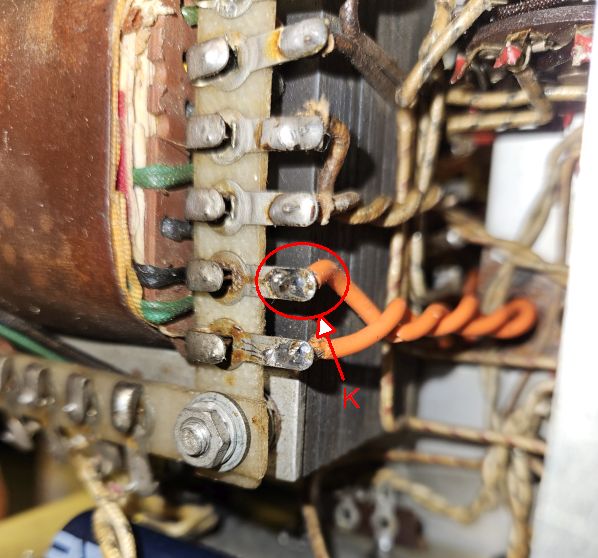

Les fils de la partie filament qui a son propre secondaire sur le transfo d'alimentation. J'ai repéré le fil de filament qui est sur le plot relié à la cathode. Mais honnêtement, je ne vois pas l'importance de ca....
Et voila l'engin de malheur.
Deux cosses sont tombées sur le trajet.
Il part en poussière.
Au moins je peux nettoyer les cosses. Je les ai toutes enlevée, ce qui abimé un peu plus le support... La bonne idée. Mais j'ai préféré les enlever tout pour pouvoir les nettoyer à fond et retendre le ressort sur chacune.
La on se rend mieux compte de l'usure et de la crasse. Pas étonnant que les contacts soient mauvais.
Une fois les ressorts tendus, le maintient est plus ferme sur les plots du tube.
Les cosses ne tiennent plus, il manque de la matière et je ne peux pas simplement recoller avec de la cyanolite les cosses. Je vais utiliser un mélange de cyanolite avec du bicarbonate de soude, ce qui produit un ciment très dur qui accroche bien à la bakelite.
Je bouche les trous qui posent problème avec une boulette de papier aluminium qui va bien remplir le trou.
Je maintient la boulette avec un ruban adhesif.
Je mets les cosses une par une dans leur emplacement. Pour celle dont l'emplacement est détruit, je les enfonce doucement, cela écrase le papier aluminium, jusqu'a temps que j'atteigne la bonne profondeur.
Je fait couler de la cyanolite sur les cosses et je soupoudre de bicarbonate. j'enlève le surplus. Je recommence, cyanolyte, bicarbonate, nettoyage, cyanolyte, bicarbonate, nettoyage jusqu'a temps que les trous soient comblés et l'ensemble renforcé.
Ce mélange une fois sec peut être meulés.
Je soude des cables neufs et je remonte l'ensemble. Le support maintenant, fait un joli clic quand il est enclenché sur le tube.
On remets les écrous et on remet le collier au bon endroit. Je n'ai pas repéré la position avec un marqueur mais ca aurait été surement une bonne idée.
Je mets donc l'ancien tube de récup. Il n'est pas de la toute première fraicheur mais il est moins abimé.
Dernier essai
J'allume et tout s'affiche correctement. J'ai volontairement envoyé un signal de très haute fréquence pour bien remplir la surface du tube et constater les taches éventuelles.
On voit 2 légères taches mais c'est tout. Le milieu n'est pas brulé et je vais pas non plus la brulure verticale.
J'en profite pour nettoyer les boutons et derouiller leur vis avec un bain de derouillant.
Quelques photos de l'intérieur avant de refermer. Le dessous...
Le petit neon tout sympathique.

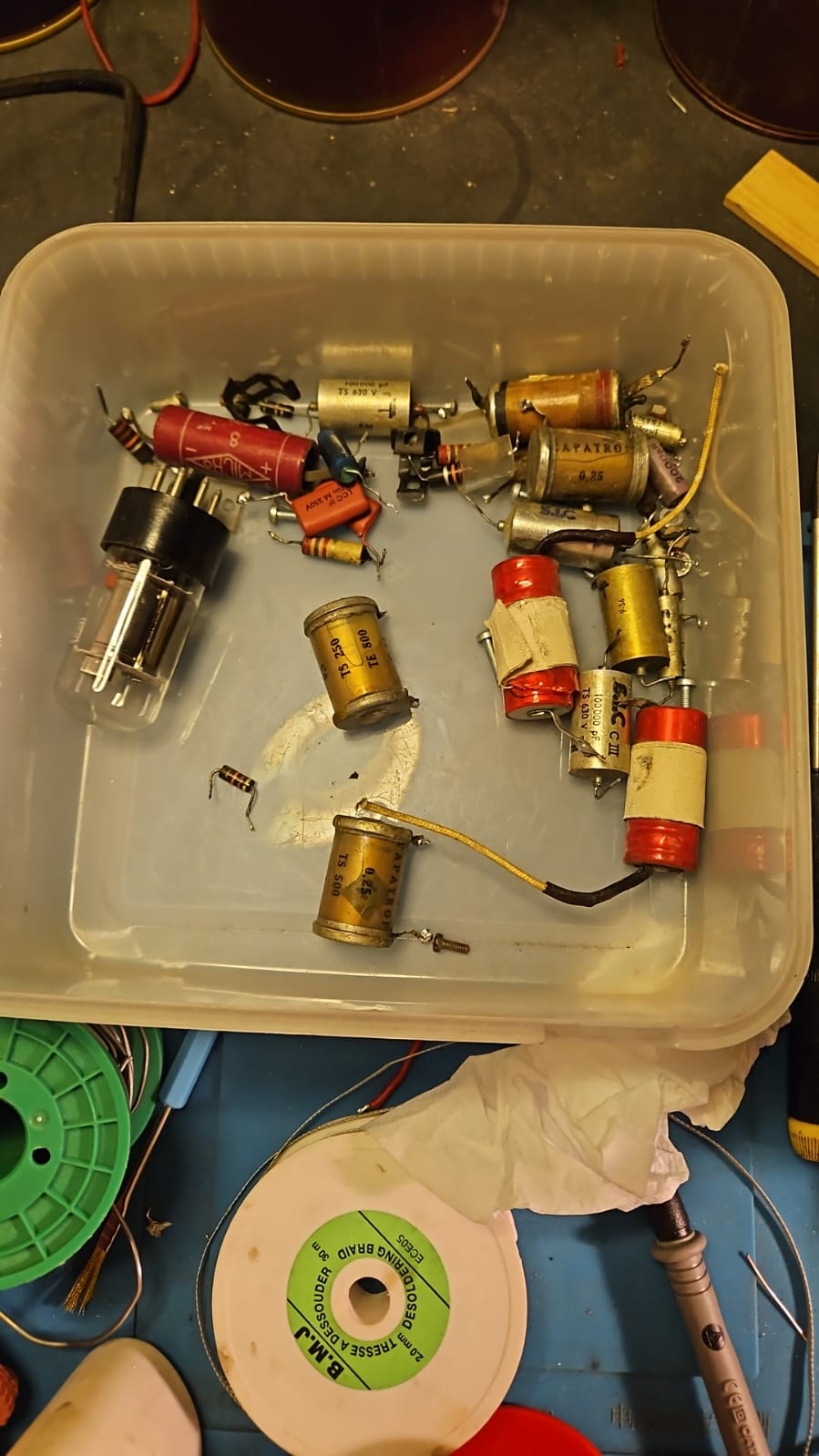

Voila tout ce qui a été changé dans l'oscilloscope.
Mais malgré tout il reste quelques mise au point. Lorsque la base de temps est à la fréquence maximum, l'affichage se réduit horizontalement, ce n'est pas normal.
Dernière mise au point
