Remise en état d'un SABA type 521WL





Reception



14. Réparation provisoire de la E444

Le téton de la E444 a disparu. Coup de chance, le fil qui passe dans le verre dépasse d'un petit millimètre !
J'ai donc soudé un petit bout de fil pris dans un fil multibrins :


Ainsi, on peut déjà tester la lampe en soudant un autre bout de fil entre ce premier fil et le raccord du poste :


En effet, ce serait inutile de continuer la réparation de la lampe si elle est HS, donc autant la tester comme ça.



15. Essai de réception

Les autres lampes sont installées. Commutateur sur GO, CV réglé à peu près sur FI (160 kHz), une antenne, un HP ... prêt ?
Feu !

Et bien après une minute de chauffage, je reçois tout à fait correctement l'émission. Ce poste est sauvé !

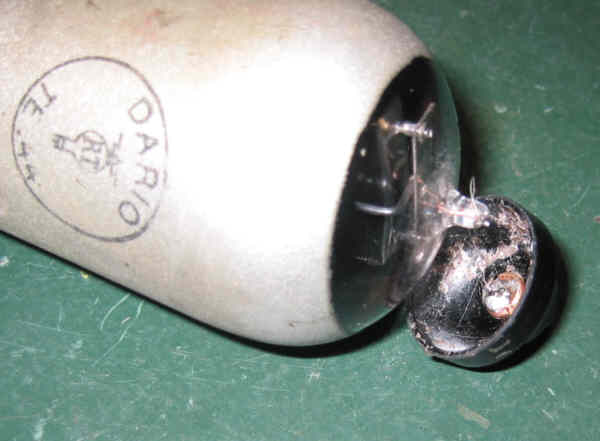

Je peux continuer de réparaer la E444...j'ai percé et taraudé M4x70 un ancien téton de lampe HS , puis j'ai vissé une vis M4x15:


j'ai étamé la tête de la vis à l'intérieur :


puis j'ai raccordé le petit fil de la E444 :


Enfin j'ai collé le téton sur l'ampoule :


Voici la E444 réinstallée sur le châssis :


(j'ai collé de travers le téton car la boule de verre touche à la tête de la vis, j'ai donc du la décaler)

Voici maintenant les tensions relevées sur tout le circuit, avec toutes les lampes (sauf l'indicateur néon) :

version PDF

Il est temps de s'occuper des "détails" : éclairage du cadran, indicateur néon, transfo et HP ...



à suivre
