Le schéma de cette partie est celui-ci :


entouré en rouge : la triode oscillatrice avec son transfo L5-L6 et son alim; entouré en violet, l'accord à la bonne fréquence du schéma d'origine.
Pour éviter l'usage d'un CV mécanique, j'ai décidé d'utiliser une varicap; voici donc le schéma de l'OL revu et corrigé :

Vaol est la tension d'accord qui devra varier de 3 à 25V environ; la diode varicap D pourra être une BA182, BB205G ... prévue pour la bande FM, à la rigueur VHF.

Le câblage ne concerne donc que la triode de la lampe ECF82. Il faut d'abord réaliser le transfo L5-L6 :

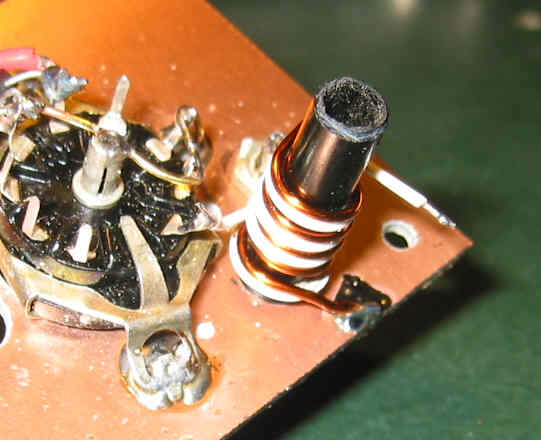

qui est installé sur la plaquette en respectant les branchements respectifs des fils a,b,c et d :

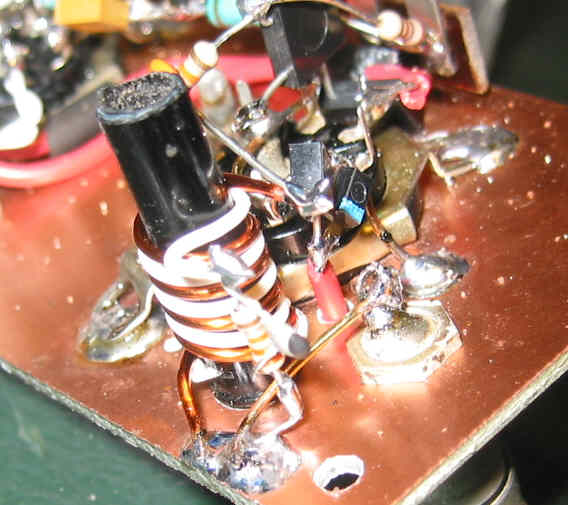

puis le reste des composants sont câblés :




notez les nouvelles cosses, dont une est prévue pour la tension de réglage de la fréquence de l'OL:


Suivant la diode varicap utilisée, il est possible qu'il en faille 2 pour avoir une variation suffisante; c'est ce que j'ai du faire (j'ai utilisé des BB205G)
Le mandrin de L5-L6 comporte bien sûr, un noyau qui permettra de régler la fréquence basse; c'est l'ajustable de 10pF qui règlera la fréquence haute. Avec les 2 varicap, on espère une variation de 10MHz de part et d'autre de la fréquence centrale de 108,7MHz (98 + 10,7 FI)

Pour ce faire, on doit utiliser un oscilloscope et/ou un fréquencemètre, ainsi qu'un générateur de tension variable pour agir sur Vaol. L'appareil de mesure ne peut pas être relié n'importe comment sous peine de bloquer l'oscillation, il faut le coupler au transfo L5-L6 par un enroulement de 4 ou 5 spires :



Voici le schéma de la mesure :


Le potentiomètre est câblé à l'extérieur de la plaquette :


L'ajustable est complètement dévissé :


Trois mesures de fréquence sont alors réalisées pour vérifier la bonne variation :


à Vaol = 26V



à Vaol = 13V



à Vaol = 0V

On a une variation totale de l'ordre de 23 MHz, ce qui est bien.
Maintenant, il faut régler le noyau de L5-L6 et l'ajustable de façon à couvrir la gamme 98.7-118.7MHz en se gardant de la marge pour la tension Vaol.
Dans mon cas, j'ai du visser un tout petit peu l'ajustable et ressortir un peu le noyau.
Puis j'ai relever tous les 2MHz en partant de 98,7MHz la tension Vaol correspondante :


Ce préréglage permet, pour la suite, d'être sûr de tomber dans la gamme FM, même s'il doit être retouché ne serait-ce que par la présence de la liaison à la pentode mélangeuse.
Dans le cas de l'utilisation d'une autre varicap, de capacité plus grande (par exemple la BB109), une seule suffira peut-être. Il faut faire l'essai :
- si avec 2 diodes, on a une variation de plus de 30MHz, on peut essayer d'en enlever une
- si avec 1 diode, on a une variation inférieure à 22MHz, il faut en ajouter une.

Cette variation de 22MHz est donnée pour Cajustable = 0 (dévissé à fond), elle est nécessaire si on veut pouvoir régler justement l'ajustable afin d'obtenir une variation finale de 20MHz (ceci pour une variation de Vaol de 25V par exemple)

Voici à titre d'exemple, les mesures effectuées en remplaçant les 2 diodes BB205 par une seule BB529 (ou 329):


Comme on peut le voir, on a toujours la possibilité d'avoir 20MHz de variation (l'ajustable est un peu serré et le noyau a du être rentré par rapport aux 2 BB205), même si rien ne se passe entre 0 et 5V.
Le condo de liaison C13 a été diminué à 47pF :


Conclusion : on peut toujours trouver la bonne diode, et dans le cas contraire, il suffit d'en mettre 2 en parallèle !

Il ne reste plus qu'à immobiliser le mandrin de L5-L6 par quelques points de colle :
