PHILIPS type 898A



Récepteur N°2 : Etat des lieux




1. Le châssis N°2 : présentation

Et c'est reparti pour le second 898A !
Je vais essayer de le remettre en état sans enlever le châssis de l'ébénisterie, mais si jamais il y a un problème de câble, ou de relais de la syntonisation automatique, je sais que je devrais le retirer ...
Voici quelques photos pour faire le tour du propriétaire (celles de l'ébénisterie ont déjà servi pour présenter le récepteur au tout début de cet article ):

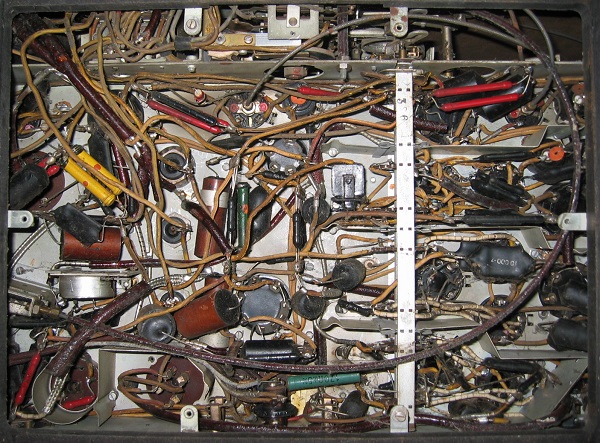

Châssis vu de dessous(cliquez pour agrandir)

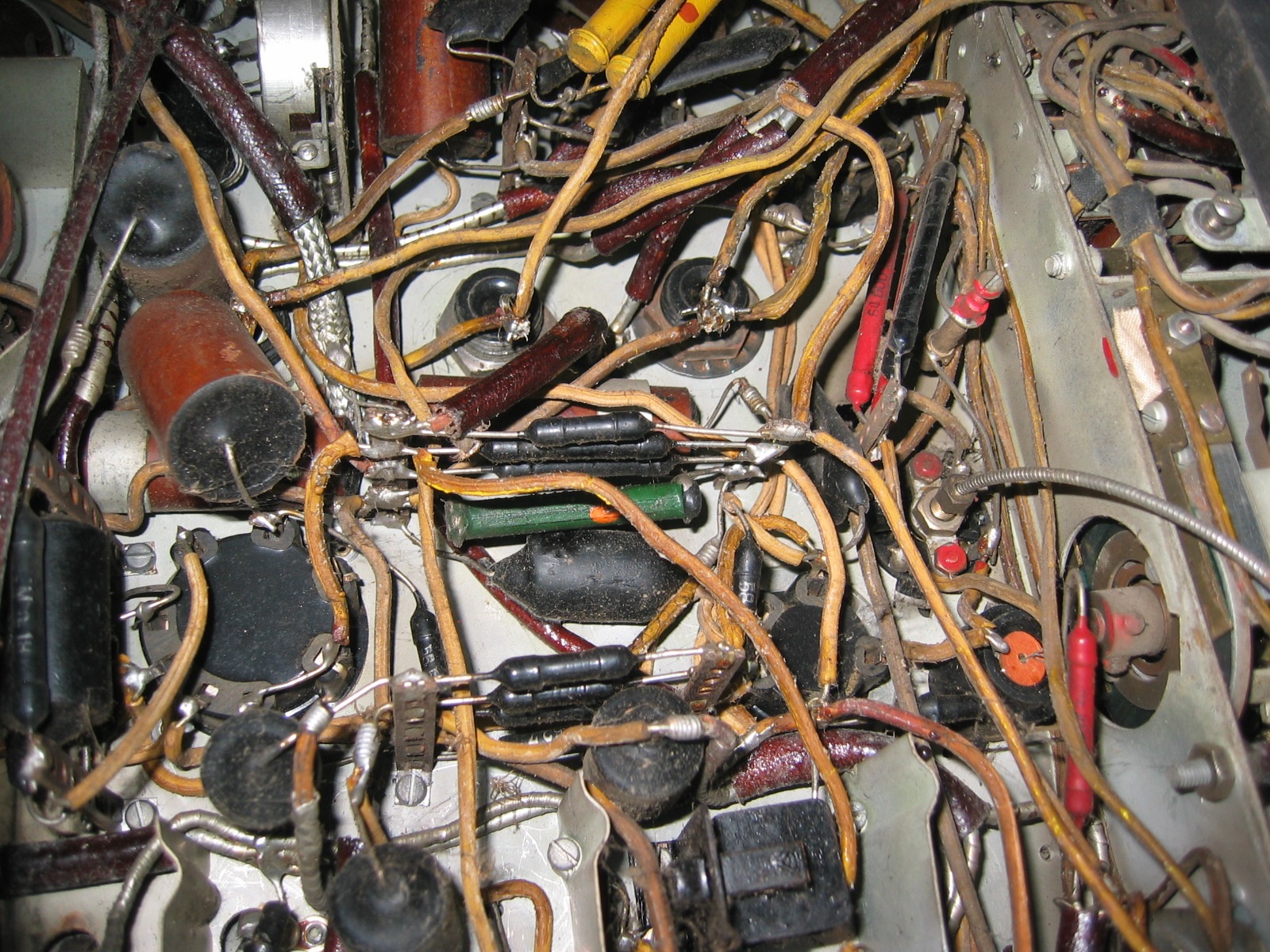

Câblage autour des condos chimiques(cliquez pour agrandir)




A côté de l'inter de HP, il y a un transfo qui n'est pas d'origine



Le transfo de sortie, fixé dans le fond de la caisse



Un auto-transfo 4V/6,3V pour chauffer la lampe remplaçante de l'AL5 est fixé devant le transfo de sortie



2. Opérations envisagées

Sur les photos du câblage, on remarque tout de suite les condos papier-goudron : il faut que je les vérifie tous, et que je les change, très certainement.




Les condos "goudron"



Entourée en rouge, une bobine qui semble avoir cramé ...

Quelques résistances ont déjà été changées, mais comme à l'habitude, je changerai les autres si nécessaire, au coup par coup.
Il y a eu une modification sur ce châssis : la AL5 a été remplacée par une octale chauffée en 6,3V, genre 6V6. Jean-Louis, le propriétaire de ce poste a acheté des AL5 neuves, je vais donc défaire cette modification et remettre une AL5 :
- changer le support (remplacer l'octal par un transco)
- supprimer l'autotransfo de chauffage 4V/6,3V
- refaire le câblage du circuit de chauffage comme à l'origine
- modifier la résistance de polar auto si elle n'a pas la bonne valeur

A première vue, aucun câble n'est rompu, les commandes ont l'air de fonctionner (à vérifier dans le détail tout de même)
Les lampes seront à vérifier bien sûr, et un alignement sera peut-être nécessaire.
Bref, rien de compliqué, sauf s'il faut déposer le châssis ...





A suivre : réparations préliminaires
