Remise en route d'un châssis RCA Radiola IV



Fabrication des ersatz



23. Résistances

A l'achat, il ne restait qu'une résistance (à la place de R4); malheureusement, elle est coupée, présentant une résistance de plus de 20 Mohm. Il faut donc que j'en refabrique 4, en suivant plus ou moins le modèle de celle qui me reste.

Leur valeur est indiquée sur la plaque :


R1 est la résistance de détection : de 7 à 9 Mohm
R2, R3, R4 sont les résistances qui chargent le secondaire du transfo BF #1, afin de réduire le volume sonore
R2 = 40 kohm, R3 = 25 kohm, R4 = 15 kohm

Bien entendu, ces valeurs ne sont pas critiques, je peux tout aussi bien mettre une 39k et une 27k !

Voici la fabrication de ces 4 résistances :



fabrication du corps en papier roulé collé

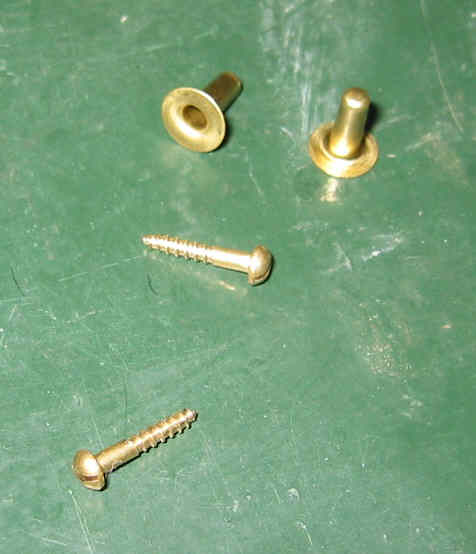

fabrication des contacts à partir de rivets coupés et de vis à bois soudées - soudage de la résistance sur un des contacts




insertion de la résistance dans le tube en papier, soudage de sa seconde patte - L'ensemble n'est pas collé

Voici les 4 résistances installées :

R1=6,8M (marquée "7")
R2=39k (marquée ".040")
R3=27k (marquée ".025")
R4=15k (marquée ".015")



24. Lampes

Les lampes d'origine étaient des 99 à culot à plots et baïonnette. Ces lampes équipaient aussi le bloc "Catacomb", déjà vu sur les postes :
RCA radiola 24
RCA radiola 26
RCA AR812

Il faut refabriquer leur culot d'abord, puis utiliser une lampe dont les caractéristiques seront proches. Voici les étapes de cette fabrication :

découpe des futurs plots dans du tube laiton de 1/8" de diamètre (3 mm irait bien aussi); leur longueur est de 10 mm pas plus



installation des tubes dans les moules



première coulée de résine, jusqu'au bord des tubes, pas plus (inutile de remplir les tubes, il faudrait les repercer par la suite

attente de la prise de la résine ....


installation des baïonnettes, des cylindres intérieurs et coulée de la résine

attente de la prise de la résine ....

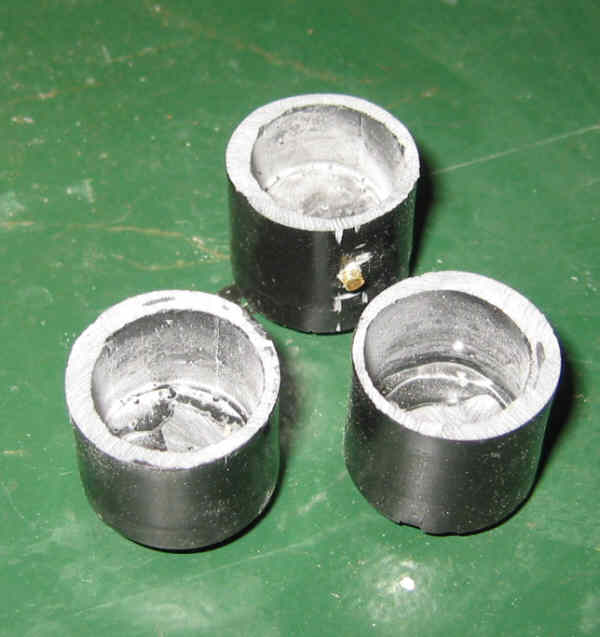

démoulage des 3 culots



ajustage par meulage des baïonnettes



meulage (très léger) des plots



meulage du haut des embases pour égaliser le joint



soudage des fils; les couleurs permettent de différencier facilement les électrodes



montage sur le poste, vérification des continuités électriques



montage du type 99-B utilisant une lampe 1L4 sur support



collage du support sur l'embase (ainsi, la lampe est remplaçable)



type 99-E : l'ampoule de la lampe 3Q5 est collée



installation des lampes sur le poste : V1 et V2 sont des types 99-B, V3 est unt type 99-E plus adapté en finale BF attaquant un HP



la suite : premiers essais
