Les ersatz que j'avais déjà étudiés pour le RCA radiola 26 et le RCA AR-812 doivent être retouchés : en effet, leur hauteur est en général supérieure à 80 mm et sur le radiola 24, les lampes ne peuvent pas faire plus de 70 mm sans toucher au pavillon !

D'autre part, comme je compte n'utiliser que 2 accus CdNi pour le chauffage, ce qui ne procurera que 2,5V pour la tension "A", je peux modifier légèrement les ersatz pour qu'ils puissent fonctionner déjà à cette tension, sans être obilgé de viser les 3,3V des vraies 99.

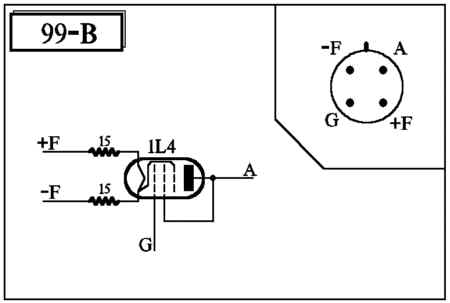

Je n'avais pas réussi à trouver un schéma universel qui puisse servir pour les 6 emplacements de lampes ... mais j'avais essayé un ersatz avec une 1L4 qui fonctionnait bien un peu partout, je vais donc fabriquer 4 de ces modèles dont voici le schéma :


pour la lampe L6, la triode finale, je vais utiliser une 3S4 selon ce schéma :


Enfin, pour l'oscillateur local, ni la 1L4, ni la 3S4 ne conviennent : pas moyen de les faire osciller avec le transfo d'origine (peut-être serait-ce possible en le modifiant...); je vais donc utiliser une lampe russe, la 2SH27L que je devrais installer sans support pour respecter la hauteur :


Sur les lampes d'origine, 5 avaient leur filament coupé; j'ai testé la 6° au filament intact mais elle est vraiment faible ...
Je vais donc récupérer les culots de ces lampes, d'une part pour recâbler les ersatz dessus, mais aussi pour en faire des clones par moulage car si je conserve la lampe au filament intact, il me manquera un culot.

Voici les étapes de la fabrication de l'ersatz 99-B à base de 1L4; notez la présence d'un support qui permet le remplacement de la lampe.


coupe du tube laiton pour faire les broches et d'une vis de 2 pour faire la baïonnette


installation des 4 bouts de tube et de la vis dans le moule


préparation d'un second culot (ce moule peut en faire 4 à la fois), pose des cylindres contre-moules


démoulage des 2 culots. Ebavurage. Ponçage


coupe des broches du support miniature (pour pouvoir l'enfoncer plus dans le culot)


meulage des bossages (sinon, le support n'entre pas dans le culot)


câblage des 2 résistances de 15 ohm et des fils de raccordement


introduction des fils dans les broches du culot


pose à l'envers, de façon à ce que le support affleure le culot


soudage des fils, coupe.


vérification de l'affleurement du culot


collage


installation de la lampe 1L4

La fabrication de l'ersatz avec la 3S4 est similaire (à part l'absence de résistances); par contre, la fabrication de l'ersatz avec la 2SH27L nécessite de réaliser des boudinettes sur lesquelles on soude les raccordements car il n'y a pas la place en hauteur pour utiliser un support locktal.

Voici le jeu d'ersatz terminé :


une vérification s'impose ... voici les ersatz installés sur le Catacomb :


et le poste fonctionne parfaitement ...

Cette alimentation va permettre d'utiliser le poste en toute autonomie, à partir d'un accu au plomb de 12V et de 2 accus NiMH. C'est un onduleur dont voici le schéma :


vous pouvez voir tous les détails sur cette alimentation ici
En cas de besoin, n'hésitez pas à me contacter par le forum !

Voici les étapes de la fabrication de cette alimentation :

je passe la fabrication des cartes électroniques, par contre, l'intégration mérite quelques photos : en effet, bien qu'il semble y avoir de la place dans la mallette, il ne faut pas faire n'importe quoi.
En effet, la place est limitée en hauteur car il ne faut pas oublier que le bloc Catacomb est volumineux. D'autre part, en partie basse, il y a aussi les inters et le jack. Si on considère qu'on n'a pas intérêt non plus à modifier le toron d'alim, il faut que le boitier de l'onduleur ait une forme qui permette le raccordement de tous les fils sans être obligé de les rallonger, les raccourcit ni les tordre.
J'ai donc utilisé une forme à section trapézoïdale, et du contre-plaqué de 5 :

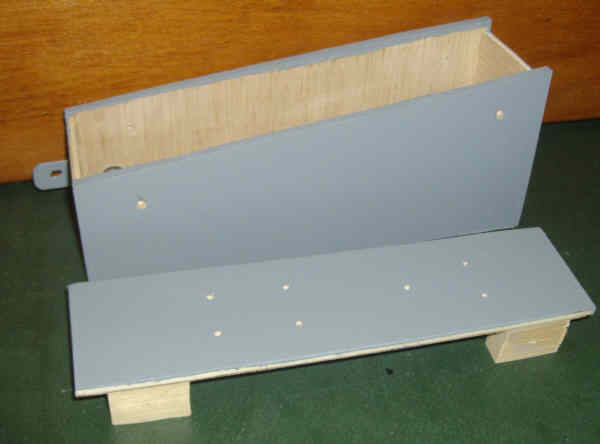

un couvercle amovible permet d'accéder à l'intérieur:


une barre fixée sur le fond assure la fixation dans la mallette :


deux patins en feutre rattraperont le jeu éventuel :


Le couvercle supporte les bornes de raccordement du toron d'origine, des étiquettes repèrent les connexions :


le raccordement intérieur se fait par des cosses à souder boulonnées :


voici l'onduleur raccordé, prêt à être installé dans le boitier :


ne pas oublier de passer les 2 paires de fils vers les accus dans les trous du côté droit :


et voilà, il n'y a plus qu'à refermer le couvercle (4 vis) :


Bien sûr, j'avais déjà vérifié le fonctionnement, sinon, je n'aurais pas refermé tout de suite ...
On peut alors raccorder la prise pour les accus NiMH et les cosses pour l'accu au plomb :

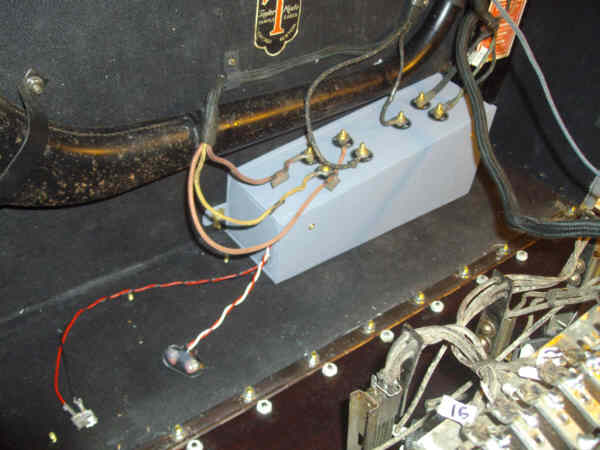

il est temps d'installer le boitier dans la mallette et de raccorder le toron d'alim :


la fixation est assurée par 2 écrous papillon :


les accus sont en position; il faut maintenant les fixer :


Le plus simple est d'utiliser des anneaux de caoutchouc découpés dans une vieille chambre à air de vélo, et du fil de fer tordu à demande pour faire les fixations et les crochets :


Ainsi, le support d'accus NiMH est vite déposé et reposé (il faut penser que ces accus devront pouvoir être rechargés, non ?) :


Pour l'accu au plomb, même méthode, sauf que la bande de caoutchouc est plus large et les crochets plus costauds (à cause du poids supérieur !) :


et voilà l'ensemble alimentation fixé, prêt à alimenter le poste :


une rapide vérification du fonctionnement, et il est temps de conclure par quelques photos ...

Nous voici à la fin (pour l'instant ...) de cette remise en route.



Vous pouvez agrandir les photos suivantes en cliquant dessus :


ouverture de la mallette



installation du cadre



rangement du couvercle pour l'utilisation



ouverture du panneau avant pour voir l'intérieur



détail de l'alimentation en cas de recharge des accus



vue latérale du côté du transfo d'OL
